Linea di controllo idraulica del polipropilene dei pp tubatura arrotolata Flatpack SS316L di acciaio inossidabile

Linea di controllo idraulica del polipropilene dei pp tubatura arrotolata Flatpack SS316L di acciaio inossidabile
Linea di controllo idraulica del polipropilene dei pp tubatura arrotolata Flatpack SS316L di acciaio inossidabile Linea di controllo idraulica del polipropilene dei pp tubatura arrotolata Flatpack SS316L di acciaio inossidabile Linea di controllo idraulica del polipropilene dei pp tubatura arrotolata Flatpack SS316L di acciaio inossidabile

Grande immagine :  Linea di controllo idraulica del polipropilene dei pp tubatura arrotolata Flatpack SS316L di acciaio inossidabile

Dettagli:
Luogo di origine: La Cina
Marca: Meilong Tube
Certificazione: ISO9001 : 2015
Numero di modello: 1 / 4" OD x 0,049" PESO
Termini di pagamento e spedizione:
Quantità di ordine minimo: 5000 metri
Imballaggi particolari: Ferita livellata arrotolata sulle bobine/tamburi ed imballata in casi di legno
Tempi di consegna: 30 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 100 tonnellate metriche al mese (staubkess compresi tubatura d'acciaio, tubatura del duplex della le

Linea di controllo idraulica del polipropilene dei pp tubatura arrotolata Flatpack SS316L di acciaio inossidabile

descrizione
Norma della tubatura: ASTM A269 Materiale: 316L
UNS: S31603 Circostanza: Temprato
Tipo della tubatura: Il laser ha saldato e ridisegnato Norma industriale: LA NACE MR0175/ISO15156
Superficie: Altamente pulito e luminoso Caratteristica: Pressione scoppiata estremamente alta
Dimensione: Tolleranze dimensionali strette Prova: la lunghezza di 100% è idraulico provata
Evidenziare:

Linea di controllo idraulica dei pp

,

Linea di controllo idraulica del polipropilene

,

tubatura arrotolata SS316L di acciaio inossidabile

Alta pressione di esercizio pp/linea di controllo idraulica incapsulata polipropilene Flatpack



La metropolitana di Meilong fabbrica la tubatura arrotolata senza cuciture e ridisegnato, cucitura-saldata e ridisegnata di alta qualità che sono fatte da acciaio inossidabile resistente alla corrosione e dai gradi duplex austenitici, duplex, eccellenti della lega di nichel. 100% dei prodotti è usato come linee di controllo di potenza idraulica, linee chimiche dell'iniezione, unisce in lega la tubatura in cordoni ombelicali e la tubatura di strumentazione per l'ingegneria di sfruttamento nell'olio e nell'industria del gas verso l'alto.



La tubatura arrotolata è disponibile nelle dimensioni sistema dal diametro esterno a 0,125 pollici (3,175 millimetri) ad a 1 pollici (25,4 millimetri). Lo spessore della parete è fino a a 0,083 pollici (2,108 millimetri). Le lunghezze fino a 65600 piedi (20.000 metri) sono disponibili per fabbricazione ombelicale redditizia. Più dimensioni all'interno della portata possono essere personalizzate per essere prodotto e per consegnato per soddisfare le vostre richieste speciali.



Linea chimica proprietà dell'iniezione 316L di acciaio inossidabile



Tubatura ridisegnata spina interna saldata & di galleggiamento. Fornito nello stato temprato

Lunghezza continua senza saldature unite orbitali



Lega UNS O.D. W.T. Pressione di esercizio Pressione scoppiata Pressione di rottura Pressione di prova
pollice pollice pollice PSI PSI PSI PSI
316L inossidabile S31603 1/8 0,125 0,028 9.931 40.922 9.525 11.600
316L inossidabile S31603 1/8 0,125 0,035 12.640 52.042 11.056 15.225
316L inossidabile S31603 1/4 0,250 0,035 5.939 24.474 6.621 7.250
316L inossidabile S31603 1/4 0,250 0,049 8.572 35.322 8.632 10.150
316L inossidabile S31603 1/4 0,250 0,065 11.694 48.166 10.562 13.775
316L inossidabile S31603 3/8 0,375 0,035 3.818 15.731 4.659 4.350
316L inossidabile S31603 3/8 0,375 0,049 5.483 22.575 6.222 6.525
316L inossidabile S31603 3/8 0,375 0,065 7.517 30.951 7.865 8.700
316L inossidabile S31603 3/8 0,375 0,083 9.808 40.372 9.551 11.600
316L inossidabile S31603 1/2 0,500 0,049 4.003 16.480 4.835 5.075
316L inossidabile S31603 1/2 0,500 0,065 5.461 22.512 6.206 6.525
316L inossidabile S31603 1/2 0,500 0,083 7.133 29.364 7.648 8.700
316L inossidabile S31603 5/8 0,625 0,049 3.144 12.955 3.957 3.625
316L inossidabile S31603 5/8 0,625 0,065 4.285 17.630 5.105 5.075
316L inossidabile S31603 5/8 0,625 0,083 5.472 22.513 6.519 6.525
316L inossidabile S31603 3/4 0,750 0,049 2.619 10.791 3.296 2.900
316L inossidabile S31603 3/4 0,750 0,065 3.570 14.686 4.283 4.350
316L inossidabile S31603 3/4 0,750 0,083 4.558 18.753 5.431

5.800



  • Pressione scoppiata teorica basata su spessore della parete minimo e resistenza alla trazione minima
  • Pressione di rottura teorica basata su spessore della parete minimo e carico di snervamento minimo
  • Valutazione di pressione agli stati statico di 100°F (38°C), neutrale e

Poichè le più estrazioni del gas e del petrolio entrano nelle acque più profonde e più dure in cui estremo ambienti offshore richiedono la sicurezza estrema, il nostro lavoro è di aiutarvi ad usare «il giusto» materiale resistente alla corrosione affinchè la tubatura ombelicale arrotolata migliori la sicurezza e l'affidabilità del vostro lavoro. Ciò è il potere per determinare le nostri innovazioni e sviluppo continuo.

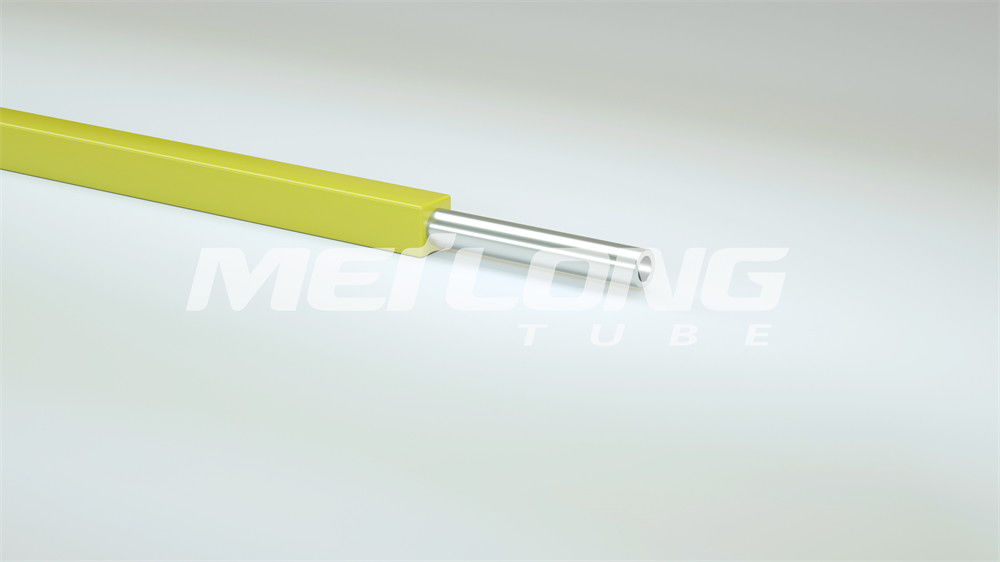

Descrizione di incapsulamento



L'incapsulamento è una plastica che è espelsa sopra il tubo del metallo. L'incapsulamento previene danni to i tubi del metallo durante il processo di fabbricazione. L'incapsulamento inoltre fornisce la resistenza all'abrasione supplementare ed è richiesto se i protettori del cavo sono installati per migliorare la forza di tenuta sopra ogni collegamento della tubatura di produzione.



Gli incapsulamenti sono disponibili in una vasta gamma di configurazioni con le opzioni dell'incapsulamento del singolo passaggio e dell'incapsulamento doppio del passaggio per la protezione aggiunta.



Materiale di incapsulamento

- Pp (polipropilene) /TPR (Santoprene)/PA (nylon)/PVDF/ETFE (Tefzel)/ECTFE)/FEP/PFA/CCE (di Halar 3000/PVC





Tolleranza dimensionale per la linea chimica di Injecton



ASTM A269/ASME SA269, ss 316L (UNS S31603)
Dimensione OD Tolleranza OD PESO di tolleranza

1/8' “≤OD<3>

3/16≤OD<1>

1/2'“≤OD≤1” “(12.7≤OD≤25.4 millimetri)

+0,003' “(+0,08)/-0 di millimetro

+0,004' “(+0,10)/-0 di millimetro

+0,005' “(+0,13)/-0 di millimetro

±10%

±10%

±10%



Norma della metropolitana di Meilong

Dimensione OD Tolleranza OD PESO di tolleranza

1/8' “≤OD<3>

3/16≤OD<1>

1/2'“≤OD≤1” “(12.7≤OD≤25.4 millimetri)

+0,003' “(+0,08)/-0 di millimetro

+0,004' “(+0,10)/-0 di millimetro

+0,004' “(+0,10)/-0 di millimetro

±10%

±10%

±8%



Prove per qualità



Flusso turbolento

Rugosità di superficie

Idrostatico

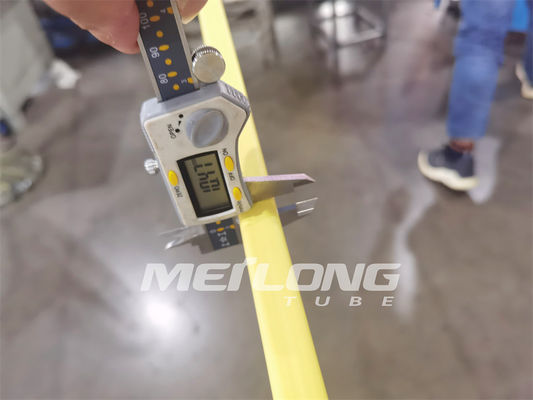

Analisi dimensionale

Granulometria

Durezza di Rockwell

Carico di snervamento

Resistenza alla trazione

Allungamento

Durezza

Identificazione materiale positiva (PMI)

Prove di resistenza della corrosione





Caratteristiche della linea chimica incapsulata Flatpack dell'iniezione



- Massimizzi la protezione della linea del martello

- Aumenti la resistenza di schiacciamento durante l'installazione

- Protegga la linea di controllo da abrasione e dalla presa

- Elimini il guasto a lungo termine di corrosione di sforzo della linea di controllo

- Improve che preme profilo

- Singolo o incapsulamento multiplo per facilità di funzionamento e di protezione aggiunta

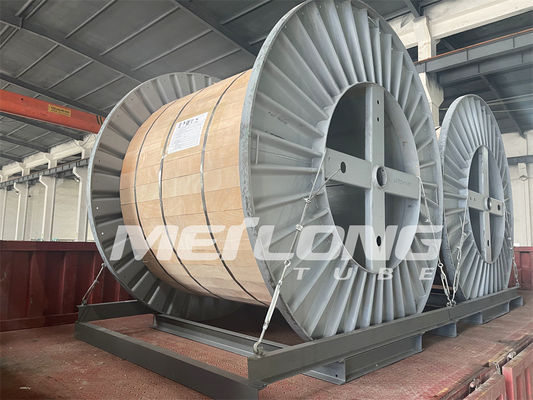

Imballaggio



La linea di controllo idraulica flatpack è ferita livellata arrotolata sul metallo/tamburi o sulle bobine.

Tutti i tamburi sono imballati in casse di legno per l'operazione logistica facile.



Profili di singole & linee multiple incapsulamento dell'iniezione



Sezione rotonda

1/4' “linea tubatura del OD 0,433' “diametro (11,0 millimetri)
3/8' “linea tubatura del OD 0,535' “diametro (13,6 millimetri)
linea tubatura di 1/2'“OD 0,660' “diametro (16,8 millimetri)



Sezione quadrata

1/4' “linea tubatura del OD 0,433' “x 0,433" “(11,0 millimetri x 11,0 millimetri)
3/8' “linea tubatura del OD 0,535' “x 0,535" “(13,6 millimetri x 13,6 millimetri)
linea tubatura di 1/2'“OD 0,660' “x 0,660" “(16,8 millimetri x 16,8 millimetri)



Sezione rettangolare

1/4' “linea x 1 del OD 0,710' “x 0,410" “(18,0 millimetri x 10,4 millimetri)
1/4' “linea x 2 del OD 0,990' “x 0,410" “(25,1 millimetri x 10,4 millimetri)
linea x 2 di 1/2'“OD 1,220' “x 0,669" “(31,0 millimetri x 17,0 millimetri)
linea x 3 di 1/2'“OD 1,772' “x 0,669" “(45,0 millimetri x 17,0 millimetri)



Linea di controllo idraulica del polipropilene dei pp tubatura arrotolata Flatpack SS316L di acciaio inossidabile 0



Altre dimensioni a richiesta



La lega disponibile classifica per la linea di controllo tubatura dentro l'incapsulamento



Austenitico: 316L
Duplex:

S31803/S32205

S32750

Lega di nichel:

N08825

N06625



Materiali di incapsulamento







Abbreviazione Nome generico Denominazione commerciale Temperatura minima dell'installazione dei materiali di incapsulamento
ECTFE Etilene Chlorotrifluoroethylene Halar® -60°C
ETFE Tetrafluoroetilene dell'etilene Tefzel® -60°C
FEP Propilene fluorato dell'etilene Teflon® FEP -100°C
HDPE Polietilene ad alta densità   -40°C
PFA Perfluoroalkoxy Teflon® PFA -100°C
PA Poliammide Nylon -40°C
Pp Polipropilene   -10°C
PVDF Fluoruro del polivinilidene Kynar® -20°C
TPO-PP Poliolefina termoplastica Santoprene® -20°C



Applicazione



- Tubatura arrotolata capillare della lega per l'iniezione chimica

- Linea di controllo idraulica nuda ed incapsulata tubatura arrotolata della lega per le valvole di sicurezza sottomarine

- Corde di velocità, corde del lavoro e cordoni ombelicali d'acciaio del tubo

- Tubatura arrotolata geotermica della lega



La relazione sull'esperimento dai terzi seguenti può essere fornita



- SGS

- TUV

- La BV

- ABS
