TPV provato idrostatico ha incapsulato la linea chimica Flatpack dell'iniezione per i fori del basso
La metropolitana di Meilong fabbrica la tubatura arrotolata senza cuciture e ridisegnato, cucitura-saldata e ridisegnata di alta qualità che sono fatte da austenitico resistente alla corrosione, il duplex, l'acciaio inossidabile duplex eccellente ed i gradi della lega di nichel. 100% dei prodotti è usato come linee di controllo di potenza idraulica, linee chimiche dell'iniezione, unisce in lega la tubatura in cordoni ombelicali e la tubatura di strumentazione per l'ingegneria di sfruttamento nell'olio e nell'industria del gas verso l'alto.
La tubatura arrotolata è disponibile nelle dimensioni sistema dal diametro esterno a 0,125 pollici (3,175 millimetri) ad a 1 pollici (25,4 millimetri). Lo spessore della parete è fino a a 0,083 pollici (2,108 millimetri). Le lunghezze fino a 65600 piedi (20.000 metri) sono disponibili per fabbricazione ombelicale redditizia. Più dimensioni all'interno della portata possono essere personalizzate per essere prodotto e per consegnato per soddisfare le vostre richieste speciali.
Linea chimica proprietà dell'iniezione 316L di acciaio inossidabile
Tubatura ridisegnata spina interna saldata & di galleggiamento. Fornito nello stato temprato
Lunghezza continua senza saldature unite orbitali
| Lega |
UNS |
O.D. |
W.T. |
Pressione di esercizio |
Pressione scoppiata |
Pressione di rottura |
Pressione di prova |
| pollice |
pollice |
pollice |
PSI |
PSI |
PSI |
PSI |
| 316L inossidabile |
S31603 |
1/8 |
0,125 |
0,028 |
9.931 |
40.922 |
9.525 |
11.600 |
| 316L inossidabile |
S31603 |
1/8 |
0,125 |
0,035 |
12.640 |
52.042 |
11.056 |
15.225 |
| 316L inossidabile |
S31603 |
1/4 |
0,250 |
0,035 |
5.939 |
24.474 |
6.621 |
7.250 |
| 316L inossidabile |
S31603 |
1/4 |
0,250 |
0,049 |
8.572 |
35.322 |
8.632 |
10.150 |
| 316L inossidabile |
S31603 |
1/4 |
0,250 |
0,065 |
11.694 |
48.166 |
10.562 |
13.775 |
| 316L inossidabile |
S31603 |
3/8 |
0,375 |
0,035 |
3.818 |
15.731 |
4.659 |
4.350 |
| 316L inossidabile |
S31603 |
3/8 |
0,375 |
0,049 |
5.483 |
22.575 |
6.222 |
6.525 |
| 316L inossidabile |
S31603 |
3/8 |
0,375 |
0,065 |
7.517 |
30.951 |
7.865 |
8.700 |
| 316L inossidabile |
S31603 |
3/8 |
0,375 |
0,083 |
9.808 |
40.372 |
9.551 |
11.600 |
| 316L inossidabile |
S31603 |
1/2 |
0,500 |
0,049 |
4.003 |
16.480 |
4.835 |
5.075 |
| 316L inossidabile |
S31603 |
1/2 |
0,500 |
0,065 |
5.461 |
22.512 |
6.206 |
6.525 |
| 316L inossidabile |
S31603 |
1/2 |
0,500 |
0,083 |
7.133 |
29.364 |
7.648 |
8.700 |
| 316L inossidabile |
S31603 |
5/8 |
0,625 |
0,049 |
3.144 |
12.955 |
3.957 |
3.625 |
| 316L inossidabile |
S31603 |
5/8 |
0,625 |
0,065 |
4.285 |
17.630 |
5.105 |
5.075 |
| 316L inossidabile |
S31603 |
5/8 |
0,625 |
0,083 |
5.472 |
22.513 |
6.519 |
6.525 |
| 316L inossidabile |
S31603 |
3/4 |
0,750 |
0,049 |
2.619 |
10.791 |
3.296 |
2.900 |
| 316L inossidabile |
S31603 |
3/4 |
0,750 |
0,065 |
3.570 |
14.686 |
4.283 |
4.350 |
| 316L inossidabile |
S31603 |
3/4 |
0,750 |
0,083 |
4.558 |
18.753 |
5.431 |
5.800
|
- Pressione scoppiata teorica basata su spessore della parete minimo e resistenza alla trazione minima
- Pressione di rottura teorica basata su spessore della parete minimo e carico di snervamento minimo
- Valutazione di pressione agli stati statico di 100°F (38°C), neutrale e
Poichè le più estrazioni del gas e del petrolio entrano nelle acque più profonde e più dure in cui estremo ambienti offshore richiedono la sicurezza estrema, il nostro lavoro è di aiutarvi ad usare «il giusto» materiale resistente alla corrosione affinchè la tubatura ombelicale arrotolata migliori la sicurezza e l'affidabilità del vostro lavoro. Ciò è il potere per determinare le nostri innovazioni e sviluppo continuo.
Descrizione di incapsulamento
L'incapsulamento è una plastica che è espelsa sopra il tubo del metallo. L'incapsulamento previene danni to i tubi del metallo durante il processo di fabbricazione. L'incapsulamento inoltre fornisce la resistenza all'abrasione supplementare ed è richiesto se i protettori del cavo sono installati per migliorare la forza di tenuta sopra ogni collegamento della tubatura di produzione.
Gli incapsulamenti sono disponibili in una vasta gamma di configurazioni con le opzioni dell'incapsulamento del singolo passaggio e dell'incapsulamento doppio del passaggio per la protezione aggiunta.
Materiale di incapsulamento
- Pp (polipropilene) /TPR (Santoprene)/PA (nylon)/PVDF/ETFE (Tefzel)/ECTFE)/FEP/PFA/CCE (di Halar 3000/PVC
Tolleranza dimensionale per la linea chimica di Injecton
| ASTM A269/ASME SA269, ss 316L (UNS S31603) |
| Dimensione OD |
Tolleranza OD |
PESO di tolleranza |
|
1/8' “≤OD<3>
3/16≤OD<1>
1/2'“≤OD≤1” “(12.7≤OD≤25.4 millimetri)
|
+0,003' “(+0,08)/-0 di millimetro
+0,004' “(+0,10)/-0 di millimetro
+0,005' “(+0,13)/-0 di millimetro
|
±10%
±10%
±10%
|
Norma della metropolitana di Meilong
| Dimensione OD |
Tolleranza OD |
PESO di tolleranza |
|
1/8' “≤OD<3>
3/16≤OD<1>
1/2'“≤OD≤1” “(12.7≤OD≤25.4 millimetri)
|
+0,003' “(+0,08)/-0 di millimetro
+0,004' “(+0,10)/-0 di millimetro
+0,004' “(+0,10)/-0 di millimetro
|
±10%
±10%
±8%
|
Prove per qualità
|
Flusso turbolento
Rugosità di superficie
Idrostatico
Analisi dimensionale
Granulometria
Durezza di Rockwell
|
Carico di snervamento
Resistenza alla trazione
Allungamento
Durezza
Identificazione materiale positiva (PMI)
Prove di resistenza della corrosione
|
Caratteristiche della linea chimica incapsulata Flatpack dell'iniezione
- Massimizzi la protezione della linea del martello
- Aumenti la resistenza di schiacciamento durante l'installazione
- Protegga la linea di controllo da abrasione e dalla presa
- Elimini il guasto a lungo termine di corrosione di sforzo della linea di controllo
- Improve che preme profilo
- Singolo o incapsulamento multiplo per facilità di funzionamento e di protezione aggiunta
Imballaggio

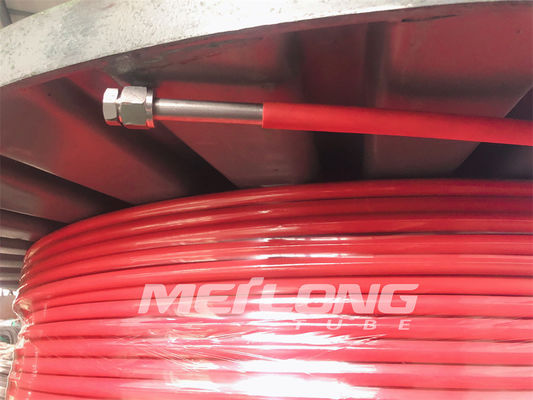

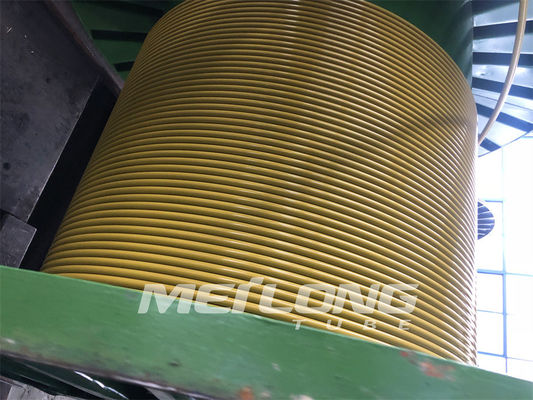

La linea di controllo idraulica flatpack è ferita livellata arrotolata sul metallo/tamburi o sulle bobine.
Tutti i tamburi sono imballati in casse di legno per l'operazione logistica facile.
Profili di singole & linee multiple incapsulamento dell'iniezione
Sezione rotonda
| 1/4' “linea tubatura del OD |
0,433' “diametro (11,0 millimetri) |
| 3/8' “linea tubatura del OD |
0,535' “diametro (13,6 millimetri) |
| linea tubatura di 1/2'“OD |
0,660' “diametro (16,8 millimetri) |
Sezione quadrata
| 1/4' “linea tubatura del OD |
0,433' “x 0,433" “(11,0 millimetri x 11,0 millimetri) |
| 3/8' “linea tubatura del OD |
0,535' “x 0,535" “(13,6 millimetri x 13,6 millimetri) |
| linea tubatura di 1/2'“OD |
0,660' “x 0,660" “(16,8 millimetri x 16,8 millimetri) |
Sezione rettangolare
| 1/4' “linea x 1 del OD |
0,710' “x 0,410" “(18,0 millimetri x 10,4 millimetri) |
| 1/4' “linea x 2 del OD |
0,990' “x 0,410" “(25,1 millimetri x 10,4 millimetri) |
| linea x 2 di 1/2'“OD |
1,220' “x 0,669" “(31,0 millimetri x 17,0 millimetri) |
| linea x 3 di 1/2'“OD |
1,772' “x 0,669" “(45,0 millimetri x 17,0 millimetri) |
Altre dimensioni a richiesta
La lega disponibile classifica per la linea di controllo tubatura dentro l'incapsulamento
| Austenitico: |
316L |
| Duplex: |
S31803/S32205
S32750
|
| Lega di nichel: |
N08825
N06625
|
Caratteristiche dei materiali di incapsulamento
| Polipropilene |
-25C a 150C |
Buona resistenza alle salamoie |
|
Santoprene,
TPV
|
-30C a 150C |
Buona resistenza alle salamoie |
|
11 di nylon, Rilsan 11
|
-60C a 135C |
Buona resistenza agli idrocarburi, buona resistenza all'abrasione |
| PVDF |
-30C a 150C |
Buona resistenza alle salamoie ed agli idrocarburi, buona resistenza all'abrasione |
| FEP |
-110C a 200C |
Buona resistenza alle salamoie ed agli idrocarburi |
Applicazione
- Tubatura arrotolata capillare della lega per l'iniezione chimica
- Linea di controllo idraulica nuda ed incapsulata tubatura arrotolata della lega per le valvole di sicurezza sottomarine
- Corde di velocità, corde del lavoro e cordoni ombelicali d'acciaio del tubo
- Tubatura arrotolata geotermica della lega
