la tubatura di acciaio inossidabile 316L ha incapsulato il cavo per le applicazioni del martello in pozzo di petrolio
Cavo incapsulato tubatura (TECNICO)
Gli usi TECNICI hanno saldato la tubatura della lega di nichel e dell'acciaio inossidabile per proteggere le componenti elettriche ed ottiche dalla pressione e dagli effetti corrosivi dell'ambiente del martello. L'incapsulamento polimerico assicura la protezione meccanica supplementare.
Un'ampia selezione delle componenti della fibra e del rame dalla metropolitana di Meilong permette la produzione dei cavi della strumentazione più specializzati dell'industria. In primo luogo dalla presentazione TECNICA per l'olio e l'industria del gas nel 2015, la metropolitana di Meilong continuamente ha migliorato ed ottimizzato questo prodotto per le nuove generazioni di calibri e di strumenti del martello per i pozzi sempre più più caldi e più profondi.
Le configurazioni TECNICHE sono disponibili con una combinazione quasi infinita di componenti nelle lunghezze su ordinazione senza giuntura.
Le dimensioni standard dell'incapsulamento (11 millimetro x un quadrato da 11 millimetro) sono a disposizione per soddisfare quasi tutte le richieste del martello.
I cavi compositi che utilizzano le varie combinazioni di componenti elettriche ed ottiche sono a disposizione per abbinare i bisogni specifici del martello.
Costruzioni tipiche
18 il profilato quadro per tubi Incoloy 825 del conduttore dell'AWG singoli si è incapsulato
|
|
A) Un rame in scatola di 18 AWG (7 x 0,39 millimetri)
O.D. 0,046 nel termine nominale (1,16 millimetri)
B) Isolamento di FEP
O.D. 0,098 nel termine nominale (2,49 millimetri)
C) Riempitore rosso del polipropilene
O.D. 0,180 nel termine nominale (4,57 millimetri)
D) Tubo della lega 825
Spessore della parete 0,035 nel termine nominale (0,89 millimetri)
O.D. 0,250 nel termine nominale (6,35 millimetri)
E) Polipropilene quadrato giallo di profilo
0,433 nel quadrato (11 millimetro)
|

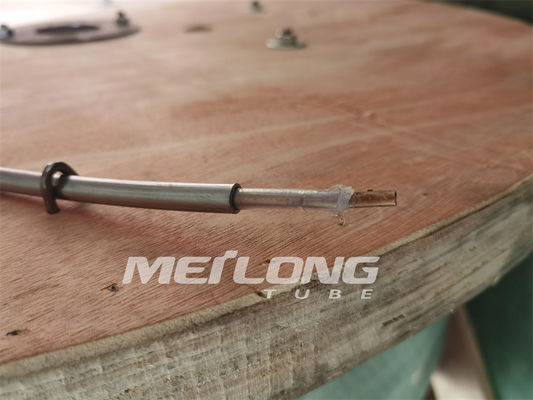

5 singola metropolitana di Stainless 316L del conduttore dell'AWG incapsulata
|
|
A) Un rame di 5 AWG (singolo conduttore)
O.D. 0,181 nel termine nominale (4,6 millimetri)
B) Isolamento di PFA
O.D. 0,228 nel termine nominale (5,8 millimetri)
C) Isolamento di PFA
O.D. 0,276 nel termine nominale (7,0 millimetri)
D) Tubo 316 di acciaio inossidabile
Spessore della parete 0,035 nel termine nominale (0,89 millimetri)
O.D. 0,375 nel termine nominale (9,53 millimetri)
|
Opzioni della tubatura
TECNICO è selezionato in base ai termini buoni quali pressione, la temperatura e la corrosività del liquido buono. La tubatura è composta di lega abbinata all'applicazione. Poi è saldata, il flusso turbolento provato e disegnato longitudinalmente alla dimensione finita. I dati di prova completi sono disponibili per ogni tubo.
- Acciaio inossidabile 316L
- Duplex 2205
- Duplex eccellente 2507
- Incoloy 825
Caratteristiche meccaniche per la lega TECNICA, freddo lavorato
| Diametro |
Spessore della parete |
316L inossidabile
Crollo minimo
|
Incoloy 825
Crollo minimo
|
Curvatura minima Radius* |
| pollici |
pollici |
PSI |
PSI |
pollici |
| 0,125 (1/8) |
0,022 |
23.882 |
25.209 |
0,75 |
| 0,250 (1/4) |
0,028 |
16.371 |
17.281 |
1,50 |
| 0,250 (1/4) |
0,035 |
19.688 |
20.781 |
1,50 |
| 0,250 (1/4) |
0,049 |
26.173 |
27.627 |
1,50 |
| 0,375 (3/8) |
0,035 |
13.783 |
14.549 |
2,25 |
| 0,375 (3/8) |
0,049 |
18.739 |
19.780 |
2,25 |
Calcoli basati su un carico di snervamento minimo di 120.000 PSI.
Tutta la tubatura TECNICA è saldata surdimensionata e disegnato.
La tubatura può essere su ordinazione stampata con vari dati compreso il numero del pezzo, il numero di serie, la lunghezza sequenziale ed il numero di ordine dell'acquisto.
il raggio di piegamento del *The ha indicato è in uno stato statico dopo addestramento finale al termine. Tutto il piegamento deve essere eseguito facendo uso di una piegatrice della tubatura per assicurarsi che il raggio di piegamento sia uniforme. Mentre spiega in o dal pozzo, il raggio di piegamento minimo dovrebbe essere grande come possibile.
Componenti elettriche
| Stile TECNICO |
100 TECNICI |
150 TECNICI |
175 TECNICI |
200 TECNICI |
250 TECNICI |
| Gamma di temperature |
-10 a 100°C |
-10 a 150°C |
-100 a 175°C |
-100 a 200°C |
-100 a 250°C |
| Riempitore |
Pp |
Pp |
FEP |
FEP |
PFA |
| Isolamento |
Pp |
FEP |
FEP |
FEP |
PFA |
Conduttore elettrico massimo Resistance @ 20°C (°F) 68
| Conduttore |
Conduttore
O.D.
|
Conduttore
O.D.
|
Rame nudo solido |
Un rame nudo di 7 fili |
| AWG |
pollici |
millimetro |
Ohm/kft |
Ohm/m. |
Ohm/kft |
Ohm/m. |
| 18 |
0,0403 |
1,02 |
6,52 |
21,4 |
6,66 |
21,8 |
| 17 |
0,0453 |
1,15 |
5,15 |
16,9 |
5,27 |
17,3 |
| 16 |
0,0508 |
1,29 |
4,10 |
13,5 |
4,18 |
13,7 |
| 15 |
0,0571 |
1,45 |
3,24 |
10,6 |
3,31 |
10,9 |
| 14 |
0,0641 |
1,63 |
2,57 |
8,45 |
2,62 |
8,62 |
| 13 |
0,0720 |
1,83 |
2,04 |
6,69 |
2,08 |
6,82 |
| 12 |
0,0808 |
2,05 |
1,62 |
5,31 |
1,65 |
5,43 |
| 11 |
0,0907 |
2,30 |
1,29 |
4,22 |
1,32 |
4,30 |
| 10 |
0,102 |
2,59 |
1,019 |
3,34 |
1,039 |
3,41 |
| 9 |
0,114 |
2,90 |
0,808 |
2,65 |
0,825 |
2,71 |
| 8 |
0,128 |
3,25 |
0,641 |
2,10 |
0,654 |
2,14 |
