La tubatura capillare ad alta pressione di UNS S32750 collega 2507 la linea in duplex tubatura capillare del teflon FEP

Il teflon duplex eccellente 2507 FEP di UNS S32750 ha incapsulato la linea di controllo tubatura capillare

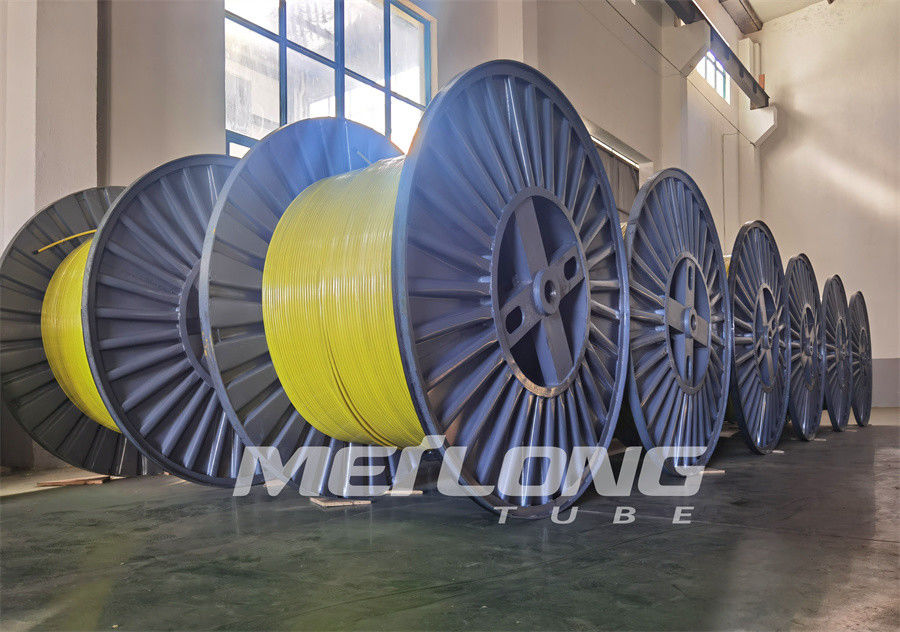

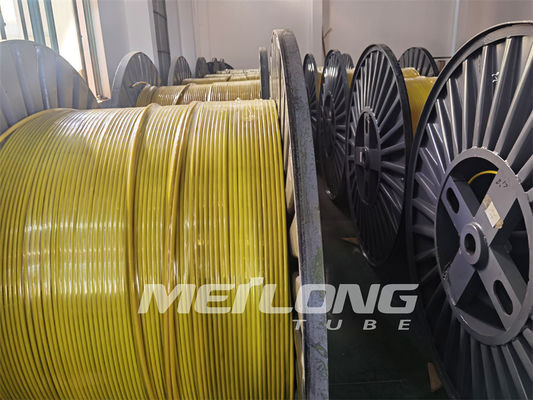

La metropolitana di Meilong fabbrica linee di controllo idrauliche saldate o senza cuciture per le applicazioni sotto la superficie. La linea di controllo idraulica è disponibile pricipalmente in cinque materiali, negli spessori della parete varianti ed in una vasta gamma di valutazioni di pressione di esercizio. La linea è fornita sulle bobine per esigere i requisiti di lunghezza. Su richiesta, è pressione provata idraulicamente, purgata con il gas dell'azoto, o liquido dell'olio pulito e sigillata su entrambe l'estremità prima di trasporto.

La linea di controllo idraulica saldata sta facendo galleggiare la spina estratta alle specifiche di ASTM ed è disponibile in tutta la lunghezza. I tipi materiali per le linee di controllo idrauliche comprendono l'acciaio inossidabile TP316L che è adatto a dolce agli ambienti moderatamente corrosivi, l'acciaio inossidabile duplex 2205, l'acciaio inossidabile 2507 del duplex eccellente, la lega di nichel Incoloy 825 e Inconel 625 sono adatti ad ambienti severamente corrosivi ed alte pressioni di esercizio e temperature. I liquidi del sistema di controllo devono essere compatibili con gli ambienti e le temperature di funzionamento della linea di controllo.

La linea di controllo l'incapsulamento inoltre è disponibile, dove richiesta, per fornire lo schiacciamento e la resistenza all'abrasione supplementari durante l'installazione. Il materiale dell'incapsulamento dovrebbe essere abbinato per la compatibilità con i liquidi buoni ed i requisiti della temperatura.

L'incapsulamento delle componenti del martello quali le linee di controllo idrauliche, la singola linea l'incapsulamento, dell'l'incapsulamento linea doppia (FLATPACK), dell'l'incapsulamento linea tripla (FLATPACK) è diventato prevalente nelle applicazioni del martello. Ricoprire della plastica fornisce parecchi benefici che contribuiscono ad assicurare un riuscito completamento.

L'incapsulamento fornisce uno strato protettivo per tenere le linee dal graffio, ammaccata e possibilmente essere schiacciatoe mentre corre in foro.

L'incapsulamento di parecchie componenti (flat pack) fornisce un consolidamento che contribuirà a ridurre l'attrezzatura ed il personale che è necessario spiegare le singole componenti multiple. In molti casi, un flat pack è per quanto lo spazio dell'impianto di perforazione possa essere obbligatorio limitato.

L'incapsulamento evita il contatto metallo con metallo.

L'incapsulamento può assicurare la protezione alle componenti di fondo mentre in foro come linee che possono essere attraverso un fronte della sabbia o possibilmente in contatto con un tasso alto di gas.

ESENTE DALLE SALDATURE ORBITALI per FEP ha incapsulato le linee di controllo

Le linee di controllo idrauliche secondo la lunghezza dell'applicazione sono sottoposte alle materie prime. Le saldature orbitali sono diventato inutili nei nostri completamenti dell'industria pure sono spesso maggiori del rendimento standard di una bobina prodotta mulino. La nostra produzione cucitura-saldata della tubatura utilizza le saldatrici del gas inerte di tungsteno (TIG) e le macchine della saldatura a laser. Questo processo dà all'operatore gli strumenti per eseguire una saldatura ripetibile e di alta qualità. La nostra attrezzatura corrente, insieme alle macchine di stiratura a freddo permettere che noi produciamo gli intervalli di grandezza del OD di 1/8" – 1" e gli spessori della parete di 0,028" di -0,095". Le leghe comuni per i prodotti della tubatura sono 316L, 2205, 2507, 825, 625 e Monel 400.

Prove per qualità

Norma & approvazioni

Le linee di controllo sono fabbricate secondo le norme applicabili di ASTM per ogni materiale specifico.

I tubi possono essere forniti arrossiti, riempiti e filtrati per requisiti del cliente ed alle norme appropriate di NAS/SAE.

Progettazione & costruzione

- Incapsulamento per la singola linea

- Profili di incapsulamento per essere adatta all'applicazione del cliente

- Linea marcatura su ordinazione

- Gamma completa di materiali di applicazione

Materiali di incapsulamento per le linee di controllo di acciaio inossidabile del duplex

5 = 1 eccellente = povero

Caratteristiche della linea di controllo incapsulata

Massimizzi la protezione della linea del martello

Aumenti la resistenza di schiacciamento durante l'installazione

Protegga la linea di controllo da abrasione e dalla presa

Elimini il guasto a lungo termine di corrosione di sforzo della linea di controllo

Improve che preme profilo

Singolo o incapsulamento multiplo per facilità di funzionamento e di protezione aggiunta

La lega disponibile classifica per la linea di controllo tubatura dentro l'incapsulamento

Profili standard di incapsulamento

Linea rotonda e singola	Oggetto	Dimensioni standard
	1/8' “linea del OD	0,250' “(6,35 millimetri) diametro.
	1/4' “linea del OD	0,433' “(11,0 millimetri) diametro.
	3/8' “linea del OD	0,535' “(13,6 millimetri) diametro.
	linea di 1/2'“OD	0,660' “(16,8 millimetri) diametro.

Quadrato, singola linea	Oggetto	Dimensioni standard
	1/8' “linea del OD	0,250' “x 0,250" “(6,35 millimetri x 6,35 millimetri)
	1/4' “linea del OD	0,433' “x 0,433" “(11,0 millimetri x 11,0 millimetri)
	3/8' “linea del OD	0,535' “x 0,535" “(13,6 millimetri x 13,6 millimetri)
	linea di 1/2'“OD	0,660' “x 0,660" “(16,8 millimetri x 16,8 millimetri)

Rettangolare, 2 linee	Oggetto	Dimensioni standard
	1/4' “linea del OD	Larghezza: 0,710' “(18,0 millimetri) Altezza: 0,410' “(10,4 millimetri)

Rettangolare, 3 linee	Oggetto	Dimensioni standard
	1/4' “linea del OD	Larghezza: 0,990' “(25,1 millimetri) Altezza: 0,410' “(10,4 millimetri)

Linea di controllo eccellente 2507 di acciaio inossidabile del duplex proprietà della tubatura

tubatura ridisegnata spina interna Cucitura-saldata & di galleggiamento. Fornito nello stato temprato

Lunghezza continua senza saldature unite orbitali

Pressione scoppiata teorica basata su spessore della parete minimo e resistenza alla trazione minima

Pressione di rottura teorica basata su spessore della parete minimo e carico di snervamento minimo

Valutazione di pressione agli stati statico di 100°F (38°C), neutrale e
