Linea di controllo idraulica ad alta resistenza di ASTM B704 Incoloy 825 tubatura capillare
Le linee di controllo saldate e ridisegnate sono la costruzione preferita per le linee di controllo che sono utilizzate nelle applicazioni del petrolio e del gas del martello. Le nostre linee di controllo saldate sono utilizzate in SCSSV, nell'iniezione chimica, nei completamenti buoni avanzati e nelle applicazioni del calibro. Offriamo varie linee di controllo. (TIG Welded o laser saldato e spina di galleggiamento estratta e linee con i potenziamenti) i vari processi ci forniscono la capacità di personalizzare una soluzione per incontrare il vostro completamento buono.
Dimensione tipica della linea di controllo
Il diametro esterno delle linee di controllo è pricipalmente 1/4' “(6.35mm).
Spessori della parete: 0,035' “(0.89mm), 0,049" “(1.24mm), 0,065" “(1.65mm)
La linea di controllo tubatura è disponibile di lunghezze da 400 piedi (122 metri) a 32.808 piedi (10.000 metri). Nessun orbitally saldature testa a testa.
Altre specifiche (1/8' “a 3/4" “) sono disponibili a richiesta.
Fabbricazione di precisione
La metropolitana di Meilong funziona a partire da un complesso delle costruzioni che ammontano a 20.000 metri quadri.
Ciascuna bobina della tubatura è una lunghezza completamente continua senza saldature orbitali.
Ciascuno bobina della tubatura è idrostatico provato con una pressione mirata a.
La prova può essere testimoniata sul sito dagli ispettori dei terzi (SGS, BV, DNV).
Abilità di controllo di qualità
|
Prodotto chimico
Corrosione
Dimensionale
Flusso turbolento
Allungamento
|
Chiarore
Appiattisca
Granulometria
Durezza
Idrostatico
|
Metallurgico
Identificazione materiale positiva (PMI)
Rugosità di superficie
Di tensione
Rendimento
|
Caratteristiche della tubatura
Tolleranze dimensionali vicine
Proprietà meccaniche considerevolmente migliorate
Finitura superficia superiore
Alta pulizia di superficie interna
Ovality controllato, eccentricità
Tolleranza dimensionale
|
ASTM B704/ASME SB704, Incoloy 825, UNS N08825
ASTM B751/ASME SB751
|
| Dimensione OD |
Tolleranza OD |
PESO di tolleranza |
|
1/8' “≤OD<5>
5/8≤OD≤1'“(15.88≤OD≤25.4 millimetro)
|
±0.004 ' “(±0.10 millimetri)
±0.0075 ' “(±0.19 millimetri)
|
±12.5%
±12.5%
|
Norma di Meilong
| Dimensione OD |
Tolleranza OD |
PESO di tolleranza |
|
1/8' “≤OD<5>
5/8≤OD≤1'“(15.88≤OD≤25.4 millimetro)
|
±0.004 ' “(±0.10 millimetri)
±0.004 ' “(±0.10 millimetri)
|
±10%
±8%
|
Trattamento termico
La tubatura è trattata termicamente raggiungere le proprietà meccaniche e la resistenza della corrosione specificate in una fornace del fuori mulino con un'atmosfera riducente.
Descrizione di applicazione per SSSV
Una valvola di sicurezza è una valvola che funge da protettore della vostra attrezzatura. Le valvole di sicurezza possono prevenire danni to i vostri contenitori a pressione e perfino impedire le esplosioni alla vostra funzione una volta installate in contenitori a pressione.
Una valvola di sicurezza è un tipo di valvola che attiva automaticamente quando la pressione del lato dell'entrata degli aumenti della valvola ad una pressione predeterminata, aprire il disco della valvola e scaricare il liquido. Il sistema della valvola di sicurezza è destinato per essere un a sicurezza intrinseca in moda da potere isolare un pozzo in caso di tutto il guasto o danneggiamento del sistema delle facilità di controllo della produzione di superficie.
Nella maggior parte dei casi, è per avere obbligatorio mezzi di chiusura per tutti i pozzi capaci del ow naturale del fl alla superficie. L'installazione di una valvola di sicurezza sotto la superficie (SSSV) fornirà questa capacità della chiusura di emergenza. I sistemi di sicurezza possono essere azionati per principio a sicurezza intrinseca a partire da un pannello di controllo posizionato sulla superficie.
Lo SCSSV è controllato da una linea di controllo di acciaio inossidabile del ¼» che è attaccata all'esterno della corda buona della tubatura ed è installata quando la tubatura di produzione è installata. Secondo la pressione della testa di pozzo, può essere necessario da tenere fino a 10.000 PSI sulla linea di controllo per tenere la valvola aperta.
Altre applicazioni
Tubatura arrotolata capillare della lega per l'iniezione chimica
Linea di controllo idraulica nuda ed incapsulata tubatura arrotolata della lega per le valvole di sicurezza sottomarine
Corde di velocità, corde del lavoro e cordoni ombelicali d'acciaio del tubo
Tubatura arrotolata geotermica della lega
Leghe per le linee di controllo
| Austenitico: |
316L |
ASTM A-269 |
| Duplex: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| Lega di nichel: |
N08825
N06625
|
ASTM B-704; ASTM B-423
ASTM B-704; ASTM B-444
|
Composizioni chimiche della linea di controllo di Incoloy 825 tubatura capillare
| Nichel |
Cromo |
Ferro |
Molibdeno |
Carbonio |
Manganese |
Silicio |
Zolfo |
Alluminio |
Titanio |
Rame |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| |
|
minuto. |
|
massimo. |
massimo. |
massimo. |
massimo. |
massimo. |
|
|
| 38.0-46.0 |
19.5-23.5 |
22,0 |
2.5-3.5 |
0,05 |
1,0 |
0,5 |
0,03 |
0,2 |
0.6-1.2 |
1.5-3.0 |
La lega 825 di Incoloy è una lega del nichel-ferro-cromo con le aggiunte di molibdeno e di rame.
Linea di controllo di Incoloy 825 peso della tubatura per metro (chilogrammi)
Incoloy 825 (UNS N08825)
| O.D. |
W.T. |
| Frazione |
Decimale |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0446 |
0,0517 |
- |
- |
- |
| 1/4 |
0,250 |
0,1022 |
0,1237 |
0,1916 |
0,1977 |
0,2277 |
| 3/8 |
0,375 |
0,1596 |
0,1955 |
0,2624 |
0,3311 |
0,3983 |
| 1/2 |
0,500 |
0,2172 |
0,2674 |
0,3631 |
0,4646 |
0,5688 |
| 5/8 |
0,625 |
0,2748 |
0,3394 |
0,4638 |
0,5982 |
0,7392 |
| 3/4 |
0,750 |
0,3322 |
0,4112 |
0,5644 |
0,7317 |
0,9096 |
Incoloy 825 proprietà della tubatura capillare
Tubatura ridisegnata spina interna saldata & di galleggiamento. Fornito nello stato temprato
Lunghezza continua senza saldature unite orbitali
| Lega |
UNS |
O.D. |
W.T. |
Pressione di esercizio |
Pressione scoppiata |
Pressione di rottura |
Pressione di prova |
| pollice |
pollice |
pollice |
PSI |
PSI |
PSI |
PSI |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,028 |
12.389 |
45.914 |
11.266 |
14.500 |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,035 |
15.486 |
57.392 |
14.083 |
17.400 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,035 |
7.281 |
26.992 |
8.427 |
8.700 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,049 |
10.518 |
38.957 |
10.979 |
11.600 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,065 |
14.335 |
53.127 |
13.445 |
16.675 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,035 |
4.683 |
17.347 |
5.918 |
5.075 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,049 |
6.720 |
24.903 |
7.919 |
7.250 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,065 |
9.214 |
34.142 |
10.022 |
10.150 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,083 |
12.018 |
44.526 |
12.174 |
13.775 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,049 |
4.912 |
18.173 |
6.164 |
5.800 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,065 |
6.701 |
24.831 |
7.905 |
7.250 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,083 |
8.740 |
32.382 |
9.736 |
10.150 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,049 |
3.930 |
14.538 |
4.931 |
4.350 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,065 |
5.361 |
19.865 |
6.324 |
5.800 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,083 |
6.846 |
25.367 |
8.076 |
7.975 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,049 |
3.273 |
12.110 |
4.108 |
3.625 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,065 |
4.466 |
16.547 |
5.268 |
5.075 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,083 |
5.703 |
21.131 |
6.727 |
6.525 |
* pressione scoppiata teorica basata su spessore della parete minimo e resistenza alla trazione minima
* pressione di rottura teorica basata su spessore della parete minimo e carico di snervamento minimo
* valutazione di pressione agli stati statico di 100°F (38°C), neutrale e
Processo ed imballaggio della tubatura
Penetrante senza cuciture, ridisegnato, temprato (processo a più stadi di circolazione)
Saldato longitudinalmente ha saldato, ridisegnato, temprato (processo a più stadi di circolazione)

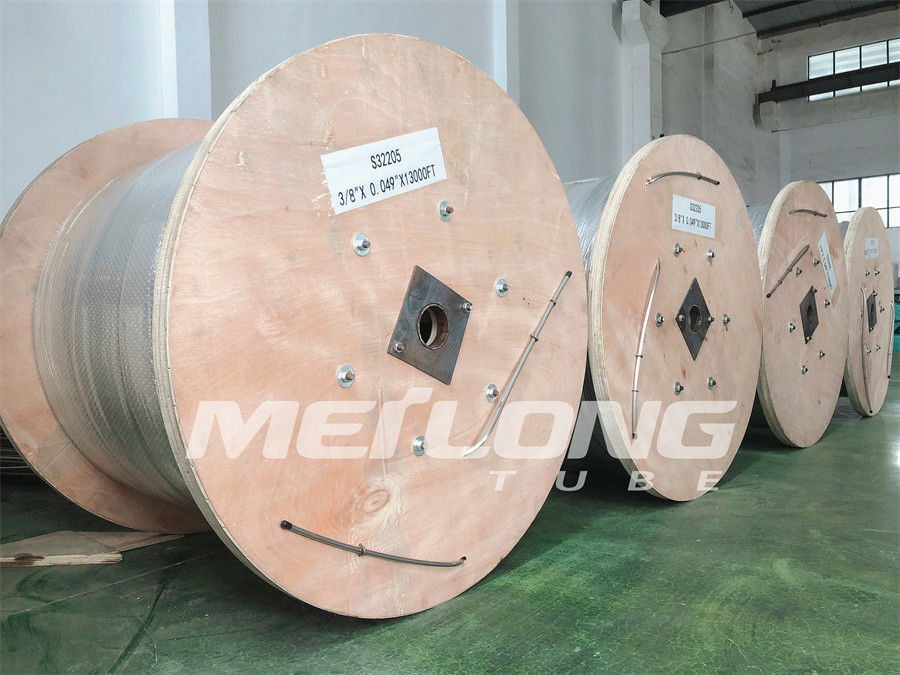

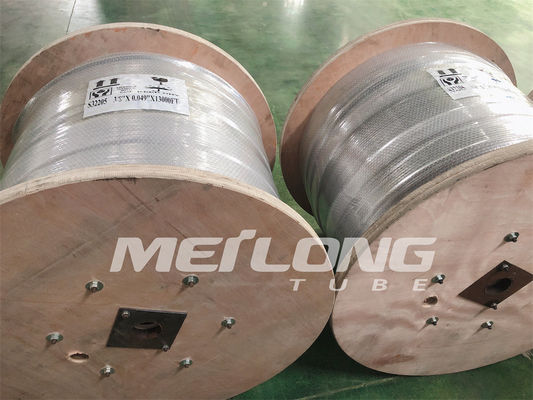

La tubatura d'imballaggio è ferita livellata arrotolata sul metallo/sui tamburi o bobine di legno.
Tutti i tamburi o bobine sono imballati in casse di legno per l'operazione logistica facile.
