3 / 8" OD x 0,065" linea geotermica dell'iniezione del martello della bobina della tubatura del PESO
La metropolitana di Meilong fabbrica specialmente la tubatura arrotolata senza cuciture e ridisegnata, saldata e ridisegnata che sono fatte dagli acciai inossidabili resistenti alla corrosione e dai gradi duplex austenitici, duplex, eccellenti della lega di nichel. La tubatura è utilizzata come le linee di controllo idrauliche e linee chimiche dell'iniezione che serviscono specialmente il petrolio ed il gas, l'industria geotermica.
Applicazione della linea dell'iniezione
L'inondazione dell'acqua calda è una tecnica termica di recupero di cui l'acqua calda è iniettata in un bacino per aumentare pesante a produzione media del petrolio greggio. Il calore da acqua calda riduce la viscosità e la densità di petrolio greggio permettendo che scorra più facile il pozzo di produzione. Questo processo, anche conosciuto come gli aumenti caldi del getto di acqua lubrifica il fattore di recupero e mantiene il tasso di produzione buono per un periodo più lungo.
L'aumento dello sviluppo globale nel secolo scorso ha visto un aumento rapido nella domanda di olio. Gli oli pesanti hanno attirato il mondo a grande dovuto le suoi riserve abbondanti e sviluppo aumentato nelle decadi passate. Le varie tecniche quale produzione fredda e termica si sono applicate per recuperare gli oli pesanti del bacino. I metodi di produzione freddi comprendono l'inondazione chimico (inondazione del polimero, inondazione del tensioattivo, inondazione ecc. del gas), lo svuotamento e l'inondazione naturali dell'acqua. La produzione termica comprende l'iniezione del liquido termico nel bacino, quale stimolazione ciclica del vapore, inondazione del vapore ed il vapore ha assistito il drenaggio di gravità o il calore della generazione nel bacino. La stessi tecnologia e metodo è usata per l'iniezione dell'acqua calda nei pozzi geotermici per la realizzazione dello scambio materiale.
| Dimensione imperiale |
Dimensione metrica |
|
OD
pollice
|
PESO
pollice
|
OD
millimetro
|
PESO
millimetro
|
| 1/8 (0,125) |
0,028 |
3,18 |
0,71 |
| 0,035 |
3,18 |
0,89 |
| 3/16 (0,188) |
0,028 |
4,76 |
0,71 |
| 0,035 |
4,76 |
0,89 |
| 0,049 |
4,76 |
1,24 |
| 1/4 (0,250) |
0,035 |
6,35 |
0,89 |
| 0,049 |
6,35 |
1,24 |
| 0,065 |
6,35 |
1,65 |
| 0,083 |
6,35 |
2,11 |
| 3/8 (0,375) |
0,035 |
9,53 |
0,89 |
| 0,049 |
9,53 |
1,24 |
| 0,065 |
9,53 |
1,65 |
| 0,083 |
9,53 |
2,11 |
| 1/2 (0,500) |
0,035 |
12,7 |
0,89 |
| 0,049 |
12,7 |
1,24 |
| 0,065 |
12,7 |
1,65 |
| 0,083 |
12,7 |
2,11 |
Dimensione tipica della linea chimica dell'iniezione
Il diametro esterno delle linee di controllo è pricipalmente 3/8' “(9.53mm), 1/2» (12.7mm0).
Spessori della parete: 0,035' “(0.89mm), 0,049" “(1.24mm), 0,065" “(1.65mm), 0,083" (2.11mm)
La linea di controllo tubatura è disponibile di lunghezze da 400 piedi (122 metri) a 32.808 piedi (10.000 metri). Nessun orbitally saldature testa a testa.
Altre specifiche (1/8' “a 3/4" “) sono disponibili a richiesta.
Importanza della linea chimica dell'iniezione
Ciascuna bobina della tubatura è una lunghezza completamente continua senza saldature orbitali.
Ciascuno bobina della tubatura è idrostatico verificato al minimo 11.600 PSI.
La prova può essere testimoniata sul sito dagli ispettori dei terzi (SGS, BV, DNV).
Altre prove sono prova del flusso turbolento, prodotti chimici, appiattendo, svasarsi, di tensione, il rendimento, l'allungamento, durezza per la qualità materiale.
Il ruolo della linea chimica dell'iniezione
Nell'olio e nell'industria del gas iniettiamo i prodotti chimici nell'ordine
per proteggere l'infrastruttura
per ottimizzare i processi
per assicurare flusso
e per migliorare produttività
Leghe per le linee dell'iniezione
| Austenitico: |
316L |
ASTM A-269 |
| Duplex: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| Lega di nichel: |
N08825
N06625
|
ASTM B-704; ASTM B-423
ASTM B-704; ASTM B-444
|
Linea caratteristiche dell'iniezione della tubatura
Tolleranze dimensionali vicine
Proprietà meccaniche considerevolmente migliorate
Finitura superficia superiore
Alta pulizia di superficie interna
Ovality controllato, eccentricità
Duplex eccellente 2507 per la linea chimica dell'iniezione
| Carbonio |
Manganese |
Fosforo |
Zolfo |
Silicio |
Nichel |
Cromo |
Molibdeno |
Azoto |
Rame |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| massimo. |
massimo. |
massimo. |
massimo. |
massimo. |
|
|
|
|
massimo. |
| 0,03 |
1,20 |
0,035 |
0,020 |
0,80 |
6.0-8.0 |
24.0-26.0 |
3.0-5.0 |
0.24-0.32 |
0,5 |
Norm Equivalence
| Grado |
UNS nessun |
Euro norma |
| Nessun |
Nome |
| Lega |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
| 2507 |
S32750 |
1,4410 |
X2CrNiMoN25-7-4 |
Il duplex 2507 è un acciaio inossidabile duplex eccellente progettato per le applicazioni che richiedono la resistenza eccezionale della corrosione e di forza. La lega 2507 ha il cromo di 25%, il molibdeno di 4% e nichel di 7%. Questi risultati contenti elevati del molibdeno, del cromo e dell'azoto nella resistenza eccellente alla puntinatura del cloruro ed all'attacco di corrosione interstiziale e nella struttura duplex fornisce 2507 la resistenza eccezionale all'incrinamento di corrosione di sforzo del cloruro.
L'uso del duplex 2507 dovrebbe essere limitato alle applicazioni sotto 600° F (316° C). L'esposizione elevata estesa della temperatura può ridurre sia la durezza che la resistenza della corrosione della lega 2507.
Il duplex 2507 possiede le proprietà meccaniche eccellenti. Un calibro leggero di materiale 2507 può essere utilizzato spesso per raggiungere la stessa forza di progettazione di una lega di nichel più spessa. Il risparmio risultante nel peso può ridurre drammaticamente il costo globale di montaggio.
Resistenza della corrosione della linea eccellente dell'iniezione del duplex 2507
Il duplex 2507 è altamente resistente a corrosione dell'uniforme da CA organico 2507 duplex eccellenti Plateids quale acido formico ed acetico. È inoltre altamente resistente agli acidi inorganici, particolarmente se contengono i cloruri. La lega 2507 è altamente resistente a corrosione intergranulare in relazione con il carburo. dovuto la parte ferritica della struttura duplex della lega è molto resistente a corrosione di sforzo che si fende in cloruro caldo che contiene gli ambienti. Attraverso le aggiunte di cromo, il molibdeno e la corrosione localizzata azoto quale l'attacco della crepa e della puntinatura sono migliorati. La lega 2507 ha resistenza scavante localizzata eccellente.
Caratteristiche della linea eccellente dell'iniezione del duplex 2507
Alta resistenza all'incrinamento di corrosione di sforzo del cloruro
Ad alta resistenza
Resistenza superiore alla puntinatura ed alla corrosione interstiziale del cloruro
Buona resistenza della corrosione generale
Suggerito per le applicazioni fino a 600° F
A tariffa ridotta di espansione termica
Combinazione di proprietà date dalla struttura austenitica e ferritica
Buone saldabilità e lavorabilità
Linea peso dell'iniezione della tubatura per metro (chilogrammi)
2507 duplex eccellenti (UNS S32750)
| O.D. |
W.T. |
| Frazione |
Decimale |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0438 |
0,0507 |
- |
- |
- |
| 1/4 |
0,250 |
0,1002 |
0,1213 |
0,1587 |
0,197 |
0,2232 |
| 3/8 |
0,375 |
0,1565 |
0,1917 |
0,2572 |
0,3246 |
0,3904 |
| 1/2 |
0,500 |
0,2129 |
0,2621 |
0,3559 |
0,4554 |
0,5575 |
| 5/8 |
0,625 |
0,2693 |
0,3327 |
0,4547 |
0,5864 |
0,7246 |
| 3/4 |
0,750 |
0,3256 |
0,4031 |
0,5532 |
0,7172 |
0,8916 |
Processo ed imballaggio della tubatura
Penetrante senza cuciture, ridisegnato, temprato (processo a più stadi di circolazione)
Saldato longitudinalmente ha saldato, ridisegnato, temprato (processo a più stadi di circolazione)

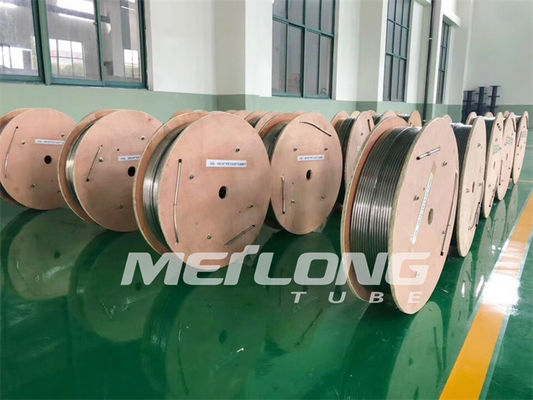

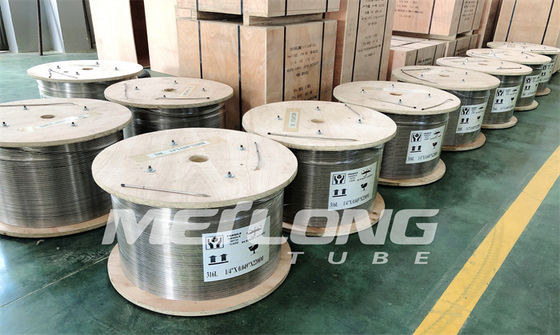

La tubatura d'imballaggio è ferita livellata arrotolata sul metallo/sui tamburi o bobine di legno.

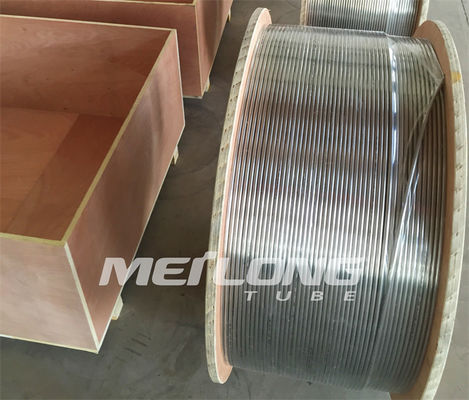

Tutti i tamburi o bobine sono imballati in casse di legno per l'operazione logistica facile.
