1 / 4" OD x 0,065" linea di controllo idraulica della tubatura della lega di nichel del PESO fatta da Incoloy 825
I prodotti della tubatura della lega di nichel per il settore del gas & del petrolio si sono applicati con successo in alcuno del sottomarino più aggressivo e gli stati e noi del martello abbiamo un registro lungamente provato dei prodotti di fornitura che soddisfanno le richieste rigorose di qualità del settore degli idrocarburi.
La metropolitana di Meilong offre la linea di controllo la tubatura in una vasta gamma di acciai inossidabili resistenti alla corrosione, leghe di nichel. Abbiamo l'estesa esperienza nel rifornimento di prodotto ed innovazione in questo settore, dai progressi tecnologici richiesti per gli sviluppi sottomarini nel 1999 alle sfide di acqua profonda dell'oggi
Dimensione tipica della linea di controllo della tubatura della lega di nichel
Il diametro esterno delle linee di controllo della tubatura della lega di nichel è pricipalmente 1/4' “(6.35mm).
Spessori della parete: 0,035' “(0.89mm), 0,049" “(1.24mm), 0,065" “(1.65mm)
La linea di controllo tubatura è disponibile di lunghezze da 400 piedi (122 metri) a 32.808 piedi (10.000 metri). Nessun orbitally saldature testa a testa.
Altre specifiche (1/8' “a 3/4" “) sono disponibili a richiesta.
| Dimensione imperiale |
Dimensione metrica |
|
OD
pollice
|
PESO
pollice
|
OD
millimetro
|
PESO
millimetro
|
| 1/8 (0,125) |
0,028 |
3,18 |
0,71 |
| 0,035 |
3,18 |
0,89 |
| 3/16 (0,188) |
0,028 |
4,76 |
0,71 |
| 0,035 |
4,76 |
0,89 |
| 0,049 |
4,76 |
1,24 |
| 1/4 (0,250) |
0,035 |
6,35 |
0,89 |
| 0,049 |
6,35 |
1,24 |
| 0,065 |
6,35 |
1,65 |
| 0,083 |
6,35 |
2,11 |
| 3/8 (0,375) |
0,035 |
9,53 |
0,89 |
| 0,049 |
9,53 |
1,24 |
| 0,065 |
9,53 |
1,65 |
| 0,083 |
9,53 |
2,11 |
| 1/2 (0,500) |
0,035 |
12,7 |
0,89 |
| 0,049 |
12,7 |
1,24 |
| 0,065 |
12,7 |
1,65 |
| 0,083 |
12,7 |
2,11 |
Caratteristiche della linea di controllo della tubatura della lega di nichel
Ciascuna bobina della tubatura è una lunghezza completamente continua senza saldature orbitali.
Ciascuno bobina della tubatura è idrostatico provato con una pressione mirata a.
La prova può essere testimoniata sul sito dagli ispettori dei terzi (SGS, BV, DNV).
Altre prove sono prova del flusso turbolento, prodotti chimici, appiattendo, svasarsi, di tensione, il rendimento, l'allungamento, durezza per la qualità materiale.
Abilità difficili per la linea di controllo della tubatura della lega di nichel
|
Prodotto chimico
Corrosione
Dimensionale
Flusso turbolento
Allungamento
|
Chiarore
Appiattisca
Granulometria
Durezza
Idrostatico
|
Metallurgico
Identificazione materiale positiva (PMI)
Rugosità di superficie
Di tensione
Rendimento
|
Processo ed imballaggio per la linea di controllo della tubatura della lega di nichel
Senza cuciture: penetrante, ridisegnato, temprato (processo a più stadi di circolazione)
Saldato: saldato longitudinalmente, ridisegnato, temprato (processo a più stadi di circolazione)

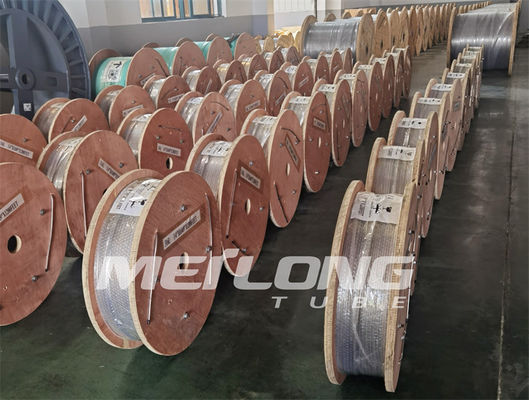

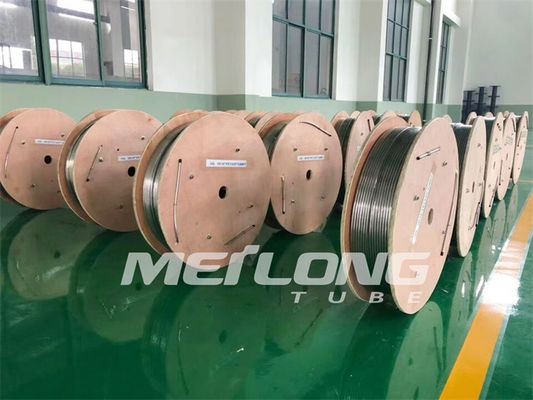

Imballaggio: La tubatura è ferita livellata arrotolata sul metallo/sui tamburi o bobine di legno.
Tutti i tamburi o bobine sono imballati in casse di legno per l'operazione logistica facile.
Materiali della lega
| Austenitico: |
316L |
ASTM A-269 |
| Duplex: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| Lega di nichel: |
N08825
N06625
|
ASTM B-704; ASTM B-423
ASTM B-704; ASTM B-444
|
Caratteristica della lega
La lega 825 di Incoloy è una lega del nichel-ferro-cromo con le aggiunte di molibdeno e di rame. Ciò la composizione chimica della lega di acciaio al nichel è destinata a fornire la resistenza eccezionale a molti ambienti corrosivi. È simile unire in lega 800 ma ha migliorato la resistenza a corrosione acquosa. Ha resistenza eccellente sia agli acidi riducentesi che d'ossidazioni, asforzo-corrosione che si fende ed all'attacco localizzato quali la puntinatura e la corrosione interstiziale. La lega 825 è particolarmente resistente agli acidi fosforici solforici e. Questa lega di acciaio al nichel è usata per l'elaborazione chimica, attrezzatura inquinamento controlla, olio e convoglianti pozzo di gas, combustibile nucleare che ritrattano, produzione acida ed attrezzatura di marinatura.
Composizione chimica
| Nichel |
Cromo |
Ferro |
Molibdeno |
Carbonio |
Manganese |
Silicio |
Zolfo |
Alluminio |
Titanio |
Rame |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| |
|
minuto. |
|
massimo. |
massimo. |
massimo. |
massimo. |
massimo. |
|
|
| 38.0-46.0 |
19.5-23.5 |
22,0 |
2.5-3.5 |
0,05 |
1,0 |
0,5 |
0,03 |
0,2 |
0.6-1.2 |
1.5-3.0 |
Tolleranza dimensionale
|
ASTM B704/ASME SB704, Incoloy 825, UNS N08825
ASTM B751/ASME SB751
|
| Dimensione OD |
Tolleranza OD |
PESO di tolleranza |
|
1/8' “≤OD<5>
5/8≤OD≤1'“(15.88≤OD≤25.4 millimetro)
|
±0.004 ' “(±0.10 millimetri)
±0.0075 ' “(±0.19 millimetri)
|
±12.5%
±12.5%
|
Norma di Meilong
| Dimensione OD |
Tolleranza OD |
PESO di tolleranza |
|
1/8' “≤OD<5>
5/8≤OD≤1'“(15.88≤OD≤25.4 millimetro)
|
±0.004 ' “(±0.10 millimetri)
±0.004 ' “(±0.10 millimetri)
|
±10%
±8%
|
Proprietà della linea di controllo della tubatura della lega di nichel
tubatura ridisegnata spina interna Cucitura-saldata & di galleggiamento. Fornito nello stato temprato
Lunghezza continua senza saldature unite orbitali
| Lega |
UNS |
O.D. |
W.T. |
Pressione di esercizio |
Pressione scoppiata |
Pressione di rottura |
Pressione di prova |
| pollice |
pollice |
pollice |
PSI |
PSI |
PSI |
PSI |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,028 |
12.389 |
45.914 |
11.266 |
14.500 |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,035 |
15.486 |
57.392 |
14.083 |
17.400 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,035 |
7.281 |
26.992 |
8.427 |
8.700 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,049 |
10.518 |
38.957 |
10.979 |
11.600 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,065 |
14.335 |
53.127 |
13.445 |
16.675 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,035 |
4.683 |
17.347 |
5.918 |
5.075 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,049 |
6.720 |
24.903 |
7.919 |
7.250 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,065 |
9.214 |
34.142 |
10.022 |
10.150 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,083 |
12.018 |
44.526 |
12.174 |
13.775 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,049 |
4.912 |
18.173 |
6.164 |
5.800 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,065 |
6.701 |
24.831 |
7.905 |
7.250 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,083 |
8.740 |
32.382 |
9.736 |
10.150 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,049 |
3.930 |
14.538 |
4.931 |
4.350 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,065 |
5.361 |
19.865 |
6.324 |
5.800 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,083 |
6.846 |
25.367 |
8.076 |
7.975 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,049 |
3.273 |
12.110 |
4.108 |
3.625 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,065 |
4.466 |
16.547 |
5.268 |
5.075 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,083 |
5.703 |
21.131 |
6.727 |
6.525 |
Pressione scoppiata teorica basata su spessore della parete minimo e resistenza alla trazione minima
Pressione di rottura teorica basata su spessore della parete minimo e carico di snervamento minimo
Valutazione di pressione agli stati statico di 100°F (38°C), neutrale e
