Linea di controllo idraulica arrotolata ad alta resistenza della tubatura SS316L di acciaio inossidabile

Linea di controllo idraulica della tubatura di acciaio inossidabile fatta da SS316L con forza ad alta resistenza

La metropolitana di Meilong fabbrica specialmente la linea di controllo idraulica senza cuciture e ridisegnata, saldata e ridisegnata tubatura che sono fatte dagli acciai inossidabili resistenti alla corrosione e dai gradi duplex austenitici, duplex, eccellenti della lega di nichel. La tubatura è utilizzata come le linee di controllo idrauliche e linee chimiche dell'iniezione che serviscono specialmente il petrolio ed il gas, l'industria geotermica.

Dimensione tipica della linea di controllo della tubatura di acciaio inossidabile

Il diametro esterno delle linee di controllo idrauliche è pricipalmente 1/4' “(6.35mm).

Spessori della parete: 0,035' “(0.89mm), 0,049" “(1.24mm), 0,065" “(1.65mm)

La linea di controllo tubatura è disponibile di lunghezze da 400 piedi (122 metri) a 32.808 piedi (10.000 metri). Nessun orbitally saldature testa a testa.

Altre specifiche (1/8' “a 3/4" “) sono disponibili a richiesta.

Importanza della linea di controllo della tubatura di acciaio inossidabile

Ciascuna bobina della tubatura è una lunghezza completamente continua senza saldature orbitali.

Ciascuno bobina della tubatura è idrostatico verificato al minimo 10.150 PSI.

La prova può essere testimoniata sul sito dagli ispettori dei terzi (SGS, BV, DNV).

Altre prove sono prova del flusso turbolento, prodotti chimici, appiattendo, svasarsi, di tensione, il rendimento, l'allungamento, durezza per la qualità materiale.

Descrizione di applicazione per la linea di controllo della tubatura di acciaio inossidabile per SSSV

Una valvola di sicurezza è una valvola che funge da protettore della vostra attrezzatura. Le valvole di sicurezza possono prevenire danni to i vostri contenitori a pressione e perfino impedire le esplosioni alla vostra funzione una volta installate in contenitori a pressione.

Una valvola di sicurezza è un tipo di valvola che attiva automaticamente quando la pressione del lato dell'entrata degli aumenti della valvola ad una pressione predeterminata, aprire il disco della valvola e scaricare il liquido. Il sistema della valvola di sicurezza è destinato per essere un a sicurezza intrinseca in moda da potere isolare un pozzo in caso di tutto il guasto o danneggiamento del sistema delle facilità di controllo della produzione di superficie.

Nella maggior parte dei casi, è per avere obbligatorio mezzi di chiusura per tutti i pozzi capaci del ow naturale del fl alla superficie. L'installazione di una valvola di sicurezza sotto la superficie (SSSV) fornirà questa capacità della chiusura di emergenza. I sistemi di sicurezza possono essere azionati per principio a sicurezza intrinseca a partire da un pannello di controllo posizionato sulla superficie.

Lo SCSSV è controllato da una linea di controllo di acciaio inossidabile del ¼» che è attaccata all'esterno della corda buona della tubatura ed è installata quando la tubatura di produzione è installata. Secondo la pressione della testa di pozzo, può essere necessario da tenere fino a 10.000 PSI sulla linea di controllo per tenere la valvola aperta.

Altre applicazioni

Linea di controllo della tubatura di acciaio inossidabile per l'iniezione chimica

Linea di controllo idraulica nuda ed incapsulata tubatura arrotolata della lega per le valvole di sicurezza sottomarine

Corde di velocità, corde del lavoro e cordoni ombelicali d'acciaio del tubo

Tubatura arrotolata geotermica della lega

Leghe per la linea di controllo della tubatura di acciaio inossidabile

Linea di controllo della tubatura di acciaio inossidabile caratteristiche

Tolleranze dimensionali vicine

Proprietà meccaniche considerevolmente migliorate

Finitura superficia superiore

Alta pulizia di superficie interna

Ovality controllato, eccentricità

Composizioni chimiche di SS316L per la tubatura di acciaio inossidabile

SS316L è un acciaio inossidabile del cromo-nichel austenitico con molibdeno e un contenuto a basso tenore di carbonio.

Resistenza della corrosione

Acidi organici alle alte concentrazioni ed alle temperature moderate

Acidi inorganici, per esempio acidi fosforici e solforici, alle concentrazioni ed alle temperature moderate. L'acciaio può anche essere utilizzato in acido solforico delle concentrazioni superiore a 90% alla bassa temperatura.

Soluzioni saline, per esempio solfati, solfuri e solfiti

Ambienti caustici

Gli acciai austenitici sono suscettibili dell'incrinamento di corrosione di sforzo. Ciò può accadere alle temperature sopra circa 60°C (140°F) se l'acciaio è sottoposto agli sforzi di trazione ed allo stesso tempo entr inare contatto con determinate soluzioni, specialmente quelli che contengono i cloruri. Tali stati di servizio dovrebbero quindi essere evitati. Le circostanze quando le piante sono interrotte devono anche essere considerate, come i condensati che poi sono formati possono sviluppare le circostanze che conducono entrambe alla corrosione di sforzo che si fende e che scava.

SS316L ha un contenuto a basso tenore di carbonio e quindi una migliore resistenza a corrosione intergranulare che gli acciai di tipo SS316.

Peso della tubatura di acciaio inossidabile per metro (chilogrammi)

316L inossidabile (UNS S31603)

Proprietà della tubatura di acciaio inossidabile

tubatura ridisegnata spina interna Cucitura-saldata & di galleggiamento. Fornito nello stato temprato

Lunghezza continua senza saldature unite orbitali

Pressione scoppiata teorica basata su spessore della parete minimo e resistenza alla trazione minima

Pressione di rottura teorica basata su spessore della parete minimo e carico di snervamento minimo

Valutazione di pressione agli stati statico di 100°F (38°C), neutrale e

Processo ed imballaggio della tubatura

Penetrante senza cuciture, ridisegnato, temprato (processo a più stadi di circolazione)

Saldato longitudinalmente ha saldato, ridisegnato, temprato (processo a più stadi di circolazione)

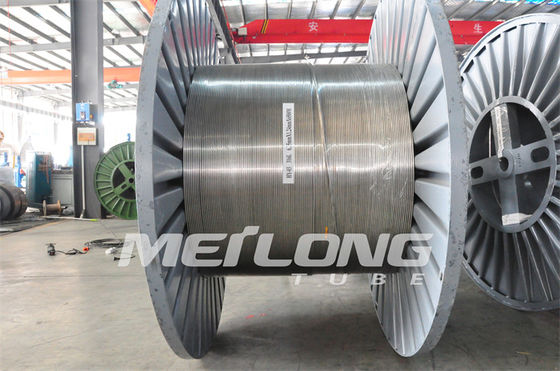

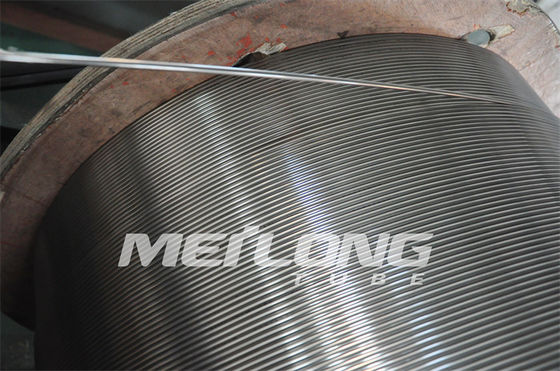

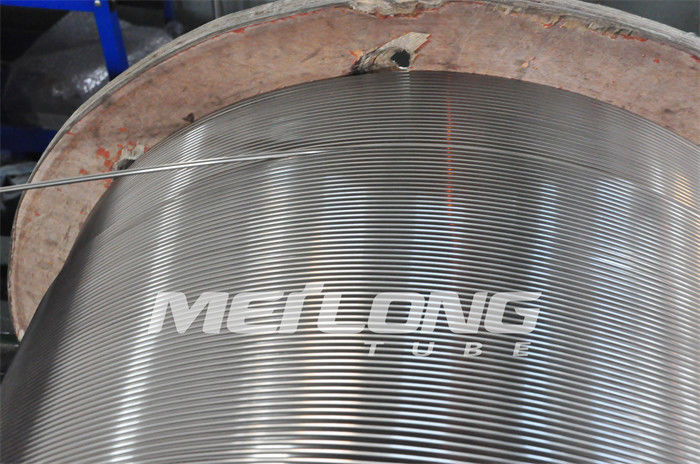

La tubatura d'imballaggio è ferita livellata arrotolata sul metallo/sui tamburi o bobine di legno.

Tutti i tamburi o bobine sono imballati in casse di legno per l'operazione logistica facile.
