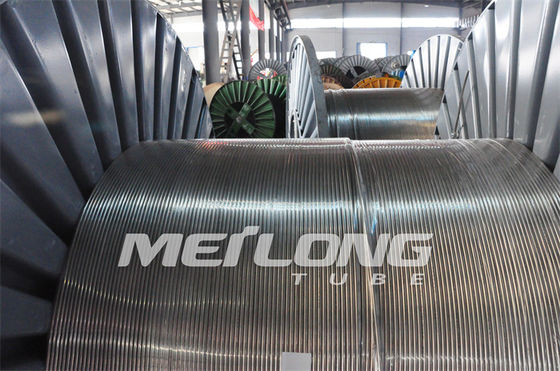

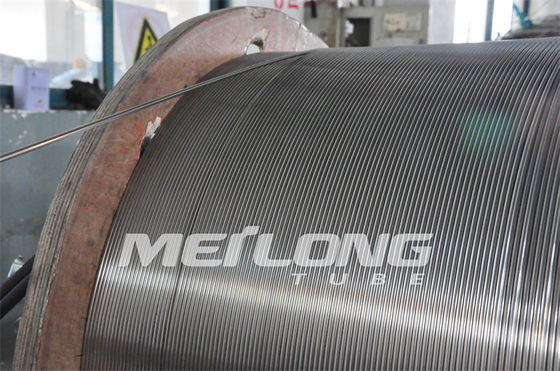

L'alta pressione di scoppio ha arrotolato la tubatura che la linea capillare ha fatto da Inconel 625
La metropolitana di Meilong fabbrica specialmente la linea capillare senza cuciture e ridisegnata, saldata e ridisegnata della tubatura arrotolata che sono fatte dagli acciai inossidabili resistenti alla corrosione e dai gradi duplex austenitici, duplex, eccellenti della lega di nichel. La tubatura è utilizzata come le linee di controllo idrauliche e linee chimiche dell'iniezione che serviscono specialmente il petrolio ed il gas, l'industria geotermica.
Dimensione tipica della linea capillare
Il diametro esterno delle linee capillari è pricipalmente 1/4' “(6.35mm).
Spessori della parete: 0,035' “(0.89mm), 0,049" “(1.24mm), 0,065" “(1.65mm)
La linea di controllo capillare tubatura è disponibile di lunghezze da 400 piedi (122 metri) a 32.808 piedi (10.000 metri). Nessun orbitally saldature testa a testa.
Altre specifiche (1/8' “a 3/4" “) sono disponibili a richiesta.
Importanza della linea capillare
Ciascuna linea capillare nella forma di bobina della tubatura è una lunghezza completamente continua senza saldature orbitali.
Ciascuno linea idraulica nella forma di bobina della tubatura è idrostatico verificato al minimo 15.000 PSI.
La prova può essere testimoniata sul sito dagli ispettori dei terzi (SGS, BV, DNV).
Altre prove sono prova del flusso turbolento, prodotti chimici, appiattendo, svasarsi, di tensione, il rendimento, l'allungamento, durezza per la qualità materiale.
Descrizione di applicazione per la linea capillare
In tutti i campi dell'olio e dell'industria del gas, i prodotti chimici sono iniettati nelle linee di trattamento e nei liquidi. Prenda i servizi del giacimento di petrolio, prodotti chimici sono usati per filmare il lato del pozzo per la stabilità migliore. In condutture essi evitare accumulazione e tenere l'infrastruttura sana.
Il ruolo della linea capillare
Nell'olio e nell'industria del gas iniettiamo i prodotti chimici nell'ordine
per proteggere l'infrastruttura
per ottimizzare i processi
per assicurare flusso
e per migliorare produttività
Leghe per la linea capillare
| Austenitico: |
316L |
ASTM A-269 |
| Duplex: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| Lega di nichel: |
N08825
N06625
|
ASTM B-704; ASTM B-423
ASTM B-704; ASTM B-444
|
Linea capillare caratteristiche della tubatura
Tolleranze dimensionali vicine
Proprietà meccaniche considerevolmente migliorate
Finitura superficia superiore
Alta pulizia di superficie interna
Ovality controllato, eccentricità
Inconel 625 per la linea capillare idraulica
| Nichel |
Cromo |
Ferro |
Molibdeno |
Columbio + tantalio |
Carbonio |
Manganese |
Silicio |
Fosforo |
Zolfo |
Alluminio |
Titanio |
Cobalto |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| minuto. |
|
massimo. |
|
|
massimo. |
massimo. |
massimo. |
massimo. |
massimo. |
massimo. |
massimo. |
massimo. |
| 58,0 |
20.0-23.0 |
5,0 |
8.0-10.0 |
3.15-4.15 |
0,10 |
0,50 |
0,5 |
0,015 |
0,015 |
0,4 |
0,40 |
1,0 |
Norm Equivalence
| Grado |
UNS nessun |
Euro norma |
| Nessun |
Nome |
| Lega |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
| 625 |
N06625 |
2,4856 |
NiCr22Mo9Nb |
Descrizione materiale di Inconel 625
Inconel 625 è un materiale con la resistenza eccellente alla corrosione, alla crepa ed all'incrinamento di corrosione. Altamente resistente in una vasta gamma acidi organici e minerali. Buona resistenza al calore.
Caratteristiche
Proprietà meccaniche eccellenti entrambi estremamente - basso ed estremamente a temperature elevate.
Resistenza eccezionale alla corrosione, alla corrosione interstiziale ed alla corrosione intercristallina.
Libertà quasi completa dall'incrinamento di corrosione di sforzo indotto cloruro.
Alta resistenza ad ossidazione alle temperature elevate fino a 1050C.
La buona resistenza agli acidi, come nitrico, fosforico, solforico e cloridrico come pure agli alcali rende possibile la costruzione delle parti strutturali sottili di alto trasferimento di calore.
Peso della tubatura della lega per metro (chilogrammi)
Inconel 625 (UNS N06625)
| O.D. |
W.T. |
| Frazione |
Decimale |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0465 |
0,0539 |
- |
- |
- |
| 1/4 |
0,250 |
0,1065 |
0,1288 |
0,1686 |
0,2059 |
0,2372 |
| 3/8 |
0,375 |
0,1663 |
0,2037 |
0,2733 |
0,3449 |
0,4149 |
| 1/2 |
0,500 |
0,2262 |
0,2785 |
0,3782 |
0,4839 |
0,5924 |
| 5/8 |
0,625 |
0,2862 |
0,3535 |
0,481 |
0,6231 |
0,7699 |
| 3/4 |
0,750 |
0,3460 |
0,4283 |
0,5879 |
0,7621 |
0,9475 |
Proprietà della tubatura della lega
tubatura ridisegnata spina interna Cucitura-saldata & di galleggiamento. Fornito nello stato temprato
Lunghezza continua senza saldature unite orbitali
| Lega |
UNS |
O.D. |
W.T. |
Pressione di esercizio |
Pressione scoppiata |
Pressione di rottura |
Pressione di prova |
| pollice |
pollice |
pollice |
PSI |
PSI |
PSI |
PSI |
| Inconel 625 |
N06625 |
1/8 |
0,125 |
0,028 |
19.024 |
57.892 |
22.002 |
21.750 |
| Inconel 625 |
N06625 |
1/8 |
0,125 |
0,035 |
23.780 |
72.365 |
27.503 |
27.550 |
| Inconel 625 |
N06625 |
1/4 |
0,250 |
0,035 |
12.516 |
38.087 |
14.475 |
14.500 |
| Inconel 625 |
N06625 |
1/4 |
0,250 |
0,049 |
18.065 |
54.969 |
18.869 |
20.300 |
| Inconel 625 |
N06625 |
1/4 |
0,250 |
0,065 |
24.633 |
74.970 |
23.090 |
27.550 |
| Inconel 625 |
N06625 |
3/8 |
0,375 |
0,035 |
8.043 |
24.482 |
10.182 |
9.425 |
| Inconel 625 |
N06625 |
3/8 |
0,375 |
0,049 |
11.546 |
35.143 |
13.605 |
13.050 |
| Inconel 625 |
N06625 |
3/8 |
0,375 |
0,065 |
15.829 |
48.182 |
17.202 |
18.125 |
| Inconel 625 |
N06625 |
3/8 |
0,375 |
0,083 |
20.648 |
62.839 |
20.901 |
23.200 |
| Inconel 625 |
N06625 |
1/2 |
0,500 |
0,049 |
8.433 |
25.657 |
10.588 |
9.425 |
| Inconel 625 |
N06625 |
1/2 |
0,500 |
0,065 |
11.507 |
35.041 |
13.576 |
13.050 |
| Inconel 625 |
N06625 |
1/2 |
0,500 |
0,083 |
15.010 |
45.700 |
16.733 |
17.400 |
| Inconel 625 |
N06625 |
5/8 |
0,625 |
0,049 |
6.624 |
20.175 |
8.644 |
7.250 |
| Inconel 625 |
N06625 |
5/8 |
0,625 |
0,065 |
8.788 |
26.763 |
11.467 |
10.150 |
| Inconel 625 |
N06625 |
5/8 |
0,625 |
0,083 |
11.222 |
34.176 |
14.643 |
13.050 |
| Inconel 625 |
N06625 |
3/4 |
0,750 |
0,049 |
5.518 |
16.806 |
7.200 |
6.525 |
| Inconel 625 |
N06625 |
3/4 |
0,750 |
0,065 |
7.320 |
22.293 |
9.552 |
8.700 |
| Inconel 625 |
N06625 |
3/4 |
0,750 |
0,083 |
9.348 |
28.469 |
12.197 |
10.875 |
* pressione scoppiata teorica basata su spessore della parete minimo e resistenza alla trazione minima
* pressione di rottura teorica basata su spessore della parete minimo e carico di snervamento minimo
* valutazione di pressione agli stati statico di 100°F (38°C), neutrale e
Processo ed imballaggio della tubatura
Penetrante senza cuciture, ridisegnato, temprato (processo a più stadi di circolazione)
Saldato longitudinalmente ha saldato, ridisegnato, temprato (processo a più stadi di circolazione)
La linea idraulica d'imballaggio tubatura è ferita livellata arrotolata sul metallo/sui tamburi o bobine di legno.
Tutti i tamburi o bobine sono imballati in casse di legno per l'operazione logistica facile.
