La linea idraulica migliorata della tubatura capillare delle proprietà meccaniche ha fatto da Incoloy 825
La metropolitana di Meilong fabbrica specialmente la linea idraulica senza cuciture e ridisegnata, saldata e ridisegnata della tubatura arrotolata che sono fatte dagli acciai inossidabili resistenti alla corrosione e dai gradi duplex austenitici, duplex, eccellenti della lega di nichel. La tubatura è utilizzata come le linee di controllo idrauliche e linee chimiche dell'iniezione che serviscono specialmente il petrolio ed il gas, l'industria geotermica.
Dimensione tipica della linea idraulica
Il diametro esterno delle linee di controllo è pricipalmente 1/4' “(6.35mm).
Spessori della parete: 0,035' “(0.89mm), 0,049" “(1.24mm), 0,065" “(1.65mm)
La linea di controllo tubatura è disponibile di lunghezze da 400 piedi (122 metri) a 32.808 piedi (10.000 metri). Nessun orbitally saldature testa a testa.
Altre specifiche (1/8' “a 3/4" “) sono disponibili a richiesta.
Importanza della linea idraulica

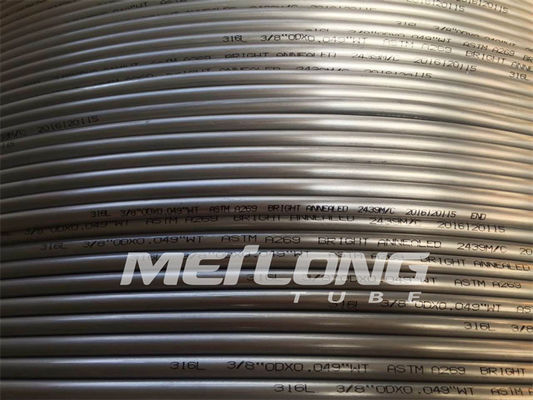

Ciascuna bobina della tubatura è una lunghezza completamente continua senza saldature orbitali.
Ciascuno linea idraulica nella forma di bobina della tubatura è idrostatico verificato al minimo 15.000 PSI.
La prova può essere testimoniata sul sito dagli ispettori dei terzi (SGS, BV, DNV).
Altre prove sono prova del flusso turbolento, prodotti chimici, appiattendo, svasarsi, di tensione, il rendimento, l'allungamento, durezza per la qualità materiale.
Descrizione di applicazione per la linea idraulica
In tutti i campi dell'olio e dell'industria del gas, i prodotti chimici sono iniettati nelle linee di trattamento e nei liquidi. Prenda i servizi del giacimento di petrolio, prodotti chimici sono usati per filmare il lato del pozzo per la stabilità migliore. In condutture essi evitare accumulazione e tenere l'infrastruttura sana.
L'uso della linea idraulica
Nell'olio e nell'industria del gas iniettiamo i prodotti chimici nell'ordine
per proteggere l'infrastruttura
per ottimizzare i processi
per assicurare flusso
e per migliorare produttività
Materiali della lega per la linea idraulica
| Austenitico: |
316L |
ASTM A-269 |
| Duplex: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| Lega di nichel: |
N08825
N06625
|
ASTM B-704; ASTM B-423
ASTM B-704; ASTM B-444
|
Linea idraulica caratteristiche della tubatura
Tolleranze dimensionali vicine
Proprietà meccaniche considerevolmente migliorate
Finitura superficia superiore
Alta pulizia di superficie interna
Ovality controllato, eccentricità
Incoloy 825 per la linea idraulica
| Nichel |
Cromo |
Ferro |
Molibdeno |
Carbonio |
Manganese |
Silicio |
Zolfo |
Alluminio |
Titanio |
Rame |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| |
|
minuto. |
|
massimo. |
massimo. |
massimo. |
massimo. |
massimo. |
|
|
| 38.0-46.0 |
19.5-23.5 |
22,0 |
2.5-3.5 |
0,05 |
1,0 |
0,5 |
0,03 |
0,2 |
0.6-1.2 |
1.5-3.0 |
Norm Equivalence
| Grado |
UNS nessun |
Euro norma |
| Nessun |
Nome |
| Lega |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
| 825 |
N08825 |
2,4858 |
NiCr21Mo |
Descrizione materiale di Incoloy 825
La lega 825 di Incoloy è una lega del nichel-ferro-cromo con le aggiunte di molibdeno e di rame. Ciò la composizione chimica della lega di acciaio al nichel è destinata a fornire la resistenza eccezionale a molti ambienti corrosivi. È simile unire in lega 800 ma ha migliorato la resistenza a corrosione acquosa. Ha resistenza eccellente sia agli acidi riducentesi che d'ossidazioni, asforzo-corrosione che si fende ed all'attacco localizzato quali la puntinatura e la corrosione interstiziale. La lega 825 è particolarmente resistente agli acidi fosforici solforici e. Questa lega di acciaio al nichel è usata per l'elaborazione chimica, attrezzatura inquinamento controlla, olio e convoglianti pozzo di gas, combustibile nucleare che ritrattano, produzione acida ed attrezzatura di marinatura.
Caratteristiche
Resistenza eccellente agli acidi riducentesi e d'ossidazioni
Buona resistenza all'incrinamento di sforzo-corrosione
Resistenza soddisfacente all'attacco localizzato come la corrosione e la corrosione interstiziale
Molto resistente agli acidi fosforici solforici e
Buone proprietà meccaniche sia a stanza che alle temperature elevate fino ad approssimativamente 1020° F
Permesso per uso della pressione-nave alle temperature della parete fino a 800°F
Peso della tubatura della lega per metro (chilogrammi)
Incoloy 825 (UNS N08825)
| O.D. |
W.T. |
| Frazione |
Decimale |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0446 |
0,0517 |
- |
- |
- |
| 1/4 |
0,250 |
0,1022 |
0,1237 |
0,1916 |
0,1977 |
0,2277 |
| 3/8 |
0,375 |
0,1596 |
0,1955 |
0,2624 |
0,3311 |
0,3983 |
| 1/2 |
0,500 |
0,2172 |
0,2674 |
0,3631 |
0,4646 |
0,5688 |
| 5/8 |
0,625 |
0,2748 |
0,3394 |
0,4638 |
0,5982 |
0,7392 |
| 3/4 |
0,750 |
0,3322 |
0,4112 |
0,5644 |
0,7317 |
0,9096 |
Proprietà della tubatura della lega
tubatura ridisegnata spina interna Cucitura-saldata & di galleggiamento. Fornito nello stato temprato
Lunghezza continua senza saldature unite orbitali
| Lega |
UNS |
O.D. |
W.T. |
Pressione di esercizio |
Pressione scoppiata |
Pressione di rottura |
Pressione di prova |
| pollice |
pollice |
pollice |
PSI |
PSI |
PSI |
PSI |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,028 |
12.389 |
45.914 |
11.266 |
14.500 |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,035 |
15.486 |
57.392 |
14.083 |
17.400 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,035 |
7.281 |
26.992 |
8.427 |
8.700 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,049 |
10.518 |
38.957 |
10.979 |
11.600 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,065 |
14.335 |
53.127 |
13.445 |
16.675 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,035 |
4.683 |
17.347 |
5.918 |
5.075 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,049 |
6.720 |
24.903 |
7.919 |
7.250 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,065 |
9.214 |
34.142 |
10.022 |
10.150 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,083 |
12.018 |
44.526 |
12.174 |
13.775 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,049 |
4.912 |
18.173 |
6.164 |
5.800 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,065 |
6.701 |
24.831 |
7.905 |
7.250 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,083 |
8.740 |
32.382 |
9.736 |
10.150 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,049 |
3.930 |
14.538 |
4.931 |
4.350 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,065 |
5.361 |
19.865 |
6.324 |
5.800 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,083 |
6.846 |
25.367 |
8.076 |
7.975 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,049 |
3.273 |
12.110 |
4.108 |
3.625 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,065 |
4.466 |
16.547 |
5.268 |
5.075 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,083 |
5.703 |
21.131 |
6.727 |
6.525 |
* pressione scoppiata teorica basata su spessore della parete minimo e resistenza alla trazione minima
* pressione di rottura teorica basata su spessore della parete minimo e carico di snervamento minimo
* valutazione di pressione agli stati statico di 100°F (38°C), neutrale e
Processo ed imballaggio della tubatura
Penetrante senza cuciture, ridisegnato, temprato (processo a più stadi di circolazione)
Saldato longitudinalmente ha saldato, ridisegnato, temprato (processo a più stadi di circolazione)

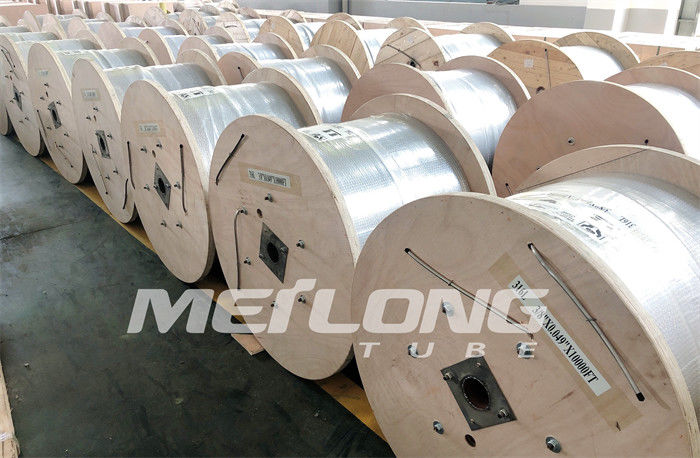

La linea idraulica d'imballaggio tubatura è ferita livellata arrotolata sul metallo/sui tamburi o bobine di legno.

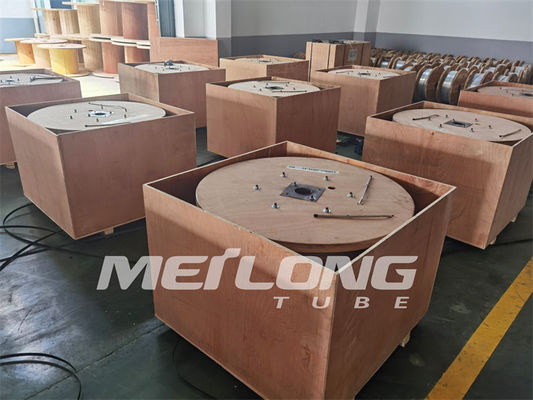

Tutti i tamburi o bobine sono imballati in casse di legno per l'operazione logistica facile.
