PVDF ha incapsulato la linea di controllo della metropolitana capillare degli ss Flatpack per olio e pozzo di gas

PVDF ha incapsulato la linea di controllo Flatpack per l'applicazione sotto la superficie in olio e pozzo di gas

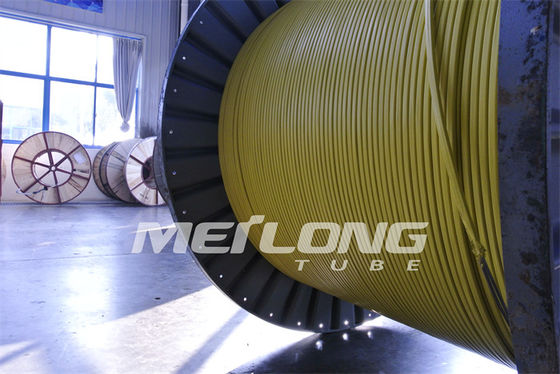

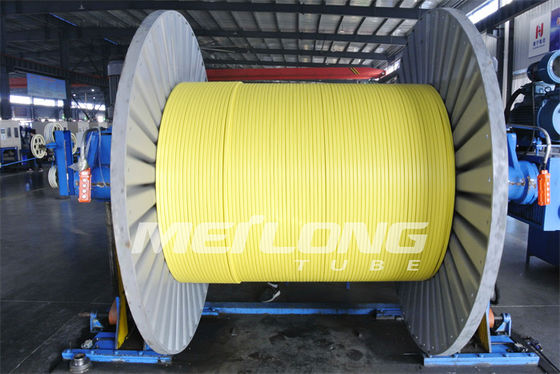

La metropolitana di Meilong fabbrica linee di controllo idrauliche saldate o senza cuciture per le applicazioni sotto la superficie. La linea di controllo idraulica è disponibile pricipalmente in cinque materiali, negli spessori della parete varianti ed in una vasta gamma di valutazioni di pressione di esercizio. La linea è fornita sulle bobine per esigere i requisiti di lunghezza. Su richiesta, è pressione provata idraulicamente, purgata con il gas dell'azoto, o liquido dell'olio pulito e sigillata su entrambe l'estremità prima di trasporto.

La linea di controllo idraulica saldata sta facendo galleggiare la spina estratta alle specifiche di ASTM ed è disponibile in tutta la lunghezza. I tipi materiali per le linee di controllo idrauliche comprendono l'acciaio inossidabile TP316L che è adatto a dolce agli ambienti moderatamente corrosivi, l'acciaio inossidabile duplex 2205, l'acciaio inossidabile 2507 del duplex eccellente, la lega di nichel Incoloy 825 e Inconel 625 sono adatti ad ambienti severamente corrosivi ed alte pressioni di esercizio e temperature. I liquidi del sistema di controllo devono essere compatibili con gli ambienti e le temperature di funzionamento della linea di controllo.

La linea di controllo l'incapsulamento inoltre è disponibile, dove richiesta, per fornire lo schiacciamento e la resistenza all'abrasione supplementari durante l'installazione. Il materiale dell'incapsulamento dovrebbe essere abbinato per la compatibilità con i liquidi buoni ed i requisiti della temperatura.

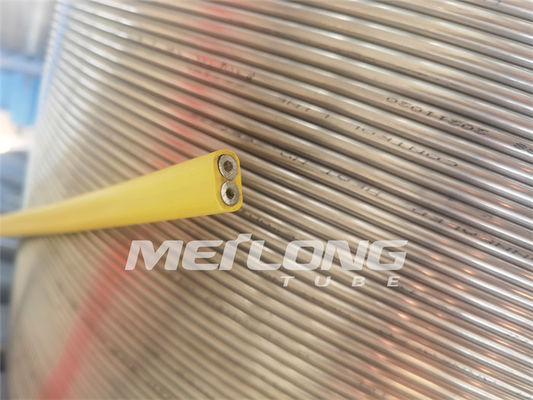

Linea di controllo incapsulata Flatpack

L'incapsulamento è una plastica che è espelsa sopra il tubo del metallo. L'incapsulamento previene danni to i tubi del metallo durante il processo di fabbricazione. L'incapsulamento inoltre fornisce la resistenza all'abrasione supplementare ed è richiesto se i protettori del cavo sono installati per migliorare la forza di tenuta sopra ogni collegamento della tubatura di produzione.

Gli incapsulamenti sono disponibili in una vasta gamma di configurazioni con le opzioni dell'incapsulamento del singolo passaggio e dell'incapsulamento doppio del passaggio per la protezione aggiunta.

Applicazione di Flatpack

Flatpacks è comunemente usato quando varie linee sono terminate approssimativamente alla stessa profondità nel pozzo.

Le applicazioni comuni comprendono i sistemi buoni intelligenti, le linee chimiche incavate dell'iniezione con il cavo del calibro del martello e le linee della valvola di sicurezza con le linee chimiche dell'iniezione dell'insieme basso. Per alcune applicazioni le barre del paraurti inoltre sono incapsulate nel flatpack per fornire la resistenza supplementare di schiacciamento.

Norma & approvazioni

Le linee di controllo sono fabbricate secondo le norme applicabili di ASTM per ogni materiale specifico.

I tubi possono essere forniti arrossiti, riempiti e filtrati per requisiti del cliente ed alle norme appropriate di NAS/SAE.

Qualità & provare

- Manifatturiero conformemente ai piani standard di qualità e di ispezione

Progettazione & costruzione

- Incapsulamento per la singola linea

- Profili di incapsulamento per essere adatta all'applicazione del cliente

- Linea marcatura su ordinazione

- Gamma completa di materiali di applicazione

Materiali di incapsulamento

- Pp (polipropilene) /TPR)/PA (di Santoprene

(Nylon)/PVDF/ETFE)/ECTFE (Halar) (di Tefzel

FEP/PFA/CCE 3000

Caratteristiche della linea di controllo incapsulata Flatpack

Massimizzi la protezione della linea del martello

Aumenti la resistenza di schiacciamento durante l'installazione

Protegga la linea di controllo da abrasione e dalla presa

Elimini il guasto a lungo termine di corrosione di sforzo della linea di controllo

Improve che preme profilo

Singolo o incapsulamento multiplo per facilità di funzionamento e di protezione aggiunta

La lega disponibile classifica per la linea di controllo tubatura dentro l'incapsulamento

Composizione chimica di TP316L

Norm Equivalence

TP316L è un acciaio inossidabile del cromo-nichel austenitico con molibdeno e un contenuto a basso tenore di carbonio.

Resistenza della corrosione

Acidi organici alle alte concentrazioni ed alle temperature moderate

Acidi inorganici, per esempio acidi fosforici e solforici, alle concentrazioni ed alle temperature moderate. L'acciaio può anche essere utilizzato in acido solforico delle concentrazioni superiore a 90% alla bassa temperatura.

Soluzioni saline, per esempio solfati, solfuri e solfiti

Ambienti caustici

Gli acciai austenitici sono suscettibili dell'incrinamento di corrosione di sforzo. Ciò può accadere alle temperature sopra circa 60°C (140°F) se l'acciaio è sottoposto agli sforzi di trazione ed allo stesso tempo entr inare contatto con determinate soluzioni, specialmente quelli che contengono i cloruri. Tali stati di servizio dovrebbero quindi essere evitati. Le circostanze quando le piante sono interrotte devono anche essere considerate, come i condensati che poi sono formati possono sviluppare le circostanze che conducono entrambe alla corrosione di sforzo che si fende e che scava.

TP316L ha un contenuto a basso tenore di carbonio e quindi una migliore resistenza a corrosione intergranulare che gli acciai di tipo TP316.

Profili standard di incapsulamento di Flatpack

Linea rotonda e singola	Oggetto	Dimensioni standard
	1/8' “linea del OD	0,250' “(6,35 millimetri) diametro.
	1/4' “linea del OD	0,433' “(11,0 millimetri) diametro.
	3/8' “linea del OD	0,535' “(13,6 millimetri) diametro.
	linea di 1/2'“OD	0,660' “(16,8 millimetri) diametro.

Quadrato, singola linea	Oggetto	Dimensioni standard
	1/8' “linea del OD	0,250' “x 0,250" “(6,35 millimetri x 6,35 millimetri)
	1/4' “linea del OD	0,433' “x 0,433" “(11,0 millimetri x 11,0 millimetri)
	3/8' “linea del OD	0,535' “x 0,535" “(13,6 millimetri x 13,6 millimetri)
	linea di 1/2'“OD	0,660' “x 0,660" “(16,8 millimetri x 16,8 millimetri)

Rettangolare, 2 linee	Oggetto	Dimensioni standard
	1/4' “linea del OD	Larghezza: 0,710' “(18,0 millimetri) Altezza: 0,410' “(10,4 millimetri)

Rettangolare, 3 linee	Oggetto	Dimensioni standard
	1/4' “linea del OD	Larghezza: 0,990' “(25,1 millimetri) Altezza: 0,410' “(10,4 millimetri)
