Linea chimica ad alta pressione tubatura idraulica ASTM A789 UNS S32205 dell'iniezione degli ss

Linea alta dell'iniezione della tubatura capillare di pressione di esercizio secondo ASTM A789 UNS S32205

La metropolitana di Meilong fabbrica specialmente la tubatura arrotolata senza cuciture e ridisegnata, saldata e ridisegnata che sono fatte dagli acciai inossidabili resistenti alla corrosione e dai gradi duplex austenitici, duplex, eccellenti della lega di nichel. La tubatura è utilizzata come le linee di controllo idrauliche e linee chimiche dell'iniezione che serviscono specialmente il petrolio ed il gas, l'industria geotermica.

Dimensione tipica della linea dell'iniezione

Il diametro esterno delle linee di controllo è pricipalmente 3/8' “(9.53mm).

Spessori della parete: 0,035' “(0.89mm), 0,049" “(1.24mm), 0,065" “(1.65mm), 0,083" (2.11mm)

La linea di controllo tubatura è disponibile di lunghezze da 400 piedi (122 metri) a 32.808 piedi (10.000 metri). Nessun orbitally saldature testa a testa.

Altre specifiche (1/8' “a 3/4" “) sono disponibili a richiesta.

Importanza della linea chimica dell'iniezione

Ciascuna bobina della tubatura è una lunghezza completamente continua senza saldature orbitali.

Ciascuno bobina della tubatura è idrostatico verificato al minimo 11.600 PSI.

La prova può essere testimoniata sul sito dagli ispettori dei terzi (SGS, BV, DNV).

Altre prove sono prova del flusso turbolento, prodotti chimici, appiattendo, svasarsi, di tensione, il rendimento, l'allungamento, durezza per la qualità materiale.

Descrizione di applicazione per la linea dell'iniezione

In tutti i campi dell'olio e dell'industria del gas, i prodotti chimici sono iniettati nelle linee di trattamento e nei liquidi. Prenda i servizi del giacimento di petrolio, prodotti chimici sono usati per filmare il lato del pozzo per la stabilità migliore. In condutture essi evitare accumulazione e tenere l'infrastruttura sana.

Il ruolo della linea chimica dell'iniezione

Nell'olio e nell'industria del gas iniettiamo i prodotti chimici nell'ordine

per proteggere l'infrastruttura

per ottimizzare i processi

per assicurare flusso

e per migliorare produttività

Leghe per le linee chimiche dell'iniezione

Linea caratteristiche dell'iniezione della tubatura

Tolleranze dimensionali vicine

Proprietà meccaniche considerevolmente migliorate

Finitura superficia superiore

Alta pulizia di superficie interna

Ovality controllato, eccentricità

Duplex 2205 per la linea chimica dell'iniezione

Equivalenza standard

Il duplex 2205 è un azoto ha migliorato l'acciaio inossidabile duplex che è stato sviluppato per combattere i problemi comuni di corrosione ha incontrato con gli acciai inossidabili di 300 serie. «Il duplex» descrive una famiglia degli acciai inossidabili che sono nè completamente austenitici, come SS304 inossidabile, nè puramente ferritico, come SS430 inossidabile. La struttura di acciaio inossidabile duplex 2205 consiste degli stagni dell'austenite circondati entro una fase continua della ferrite. Nello stato temprato, il duplex 2205 contiene la ferrite circa 40-50%. Riferito a spesso come il grado del cavallo da lavoro, il duplex 2205 è il grado più ampiamente usato nella famiglia duplex degli acciai inossidabili.

Il vantaggio di una struttura duplex è che combina le qualità favorevoli di una lega ferritica (resistenza di incrinamento di corrosione di sforzo ed ad alta resistenza) con quelle di una lega austenitica (facilità di resistenza della corrosione e di montaggio).

Un uso di 2205 che l'acciaio inossidabile duplex dovrebbe essere limitato alle temperature sotto 600° F. Extended ha elevato l'esposizione della temperatura può embrittle l'acciaio inossidabile del duplex 2205.

Resistenza della corrosione della linea dell'iniezione del duplex 2205

l'acciaio inossidabile duplex 2205 è una soluzione redditizia per molte applicazioni dove gli acciai inossidabili di 300 serie sono suscettibili dell'incrinamento di corrosione di sforzo del cloruro. L'incrinamento di corrosione di sforzo accade quando gli acciai inossidabili sono sottoposti allo sforzo di trazione, mentre in contatto con le soluzioni che contengono i cloruri. Temperature aumentanti anche aumentare la suscettibilità degli acciai inossidabili all'incrinamento di corrosione di sforzo.

La combinazione di cromo, il molibdeno e l'azoto trasportano la buona resistenza di 2205 alla puntinatura ed alla corrosione interstiziale del cloruro. Questa resistenza è estremamente importante per i servizi quali gli ambienti marini, l'acqua salmastra, le operazioni di candeggio, i sistemi a acqua di ciclo chiuso ed alcune applicazioni di trasformazione dei prodotti alimentari. Il contenuto elevato del cromo, del molibdeno e dell'azoto di 2205 fornisce al superiore di resistenza della corrosione agli acciai inossidabili comuni, come, a SS316L e a SS317L nella maggior parte dei ambienti.

Peso della tubatura della lega per metro (chilogrammi)

Duplex 2205 (UNS S32205)

Proprietà della tubatura della lega

tubatura ridisegnata spina interna Cucitura-saldata & di galleggiamento. Fornito nello stato temprato

Lunghezza continua senza saldature unite orbitali

* pressione scoppiata teorica basata su spessore della parete minimo e resistenza alla trazione minima

* pressione di rottura teorica basata su spessore della parete minimo e carico di snervamento minimo

* valutazione di pressione agli stati statico di 100°F (38°C), neutrale e

Processo ed imballaggio della tubatura

Penetrante senza cuciture, ridisegnato, temprato (processo a più stadi di circolazione)

Saldato longitudinalmente ha saldato, ridisegnato, temprato (processo a più stadi di circolazione)

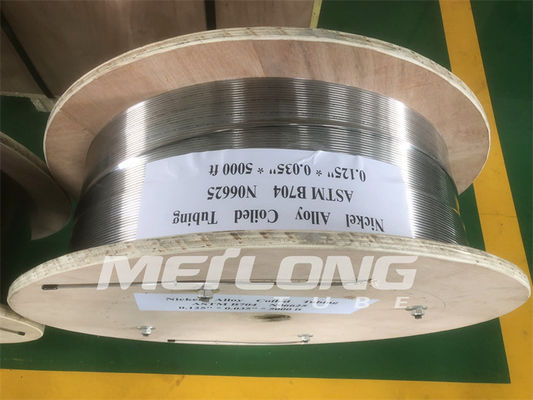

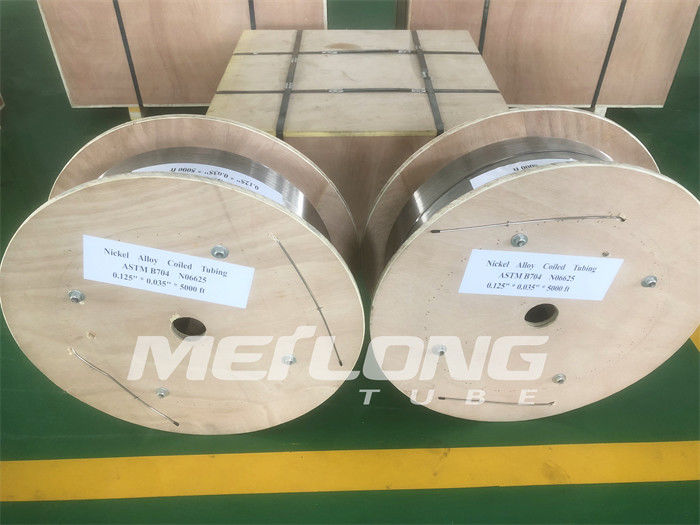

La tubatura d'imballaggio è ferita livellata arrotolata sul metallo/sui tamburi o bobine di legno.

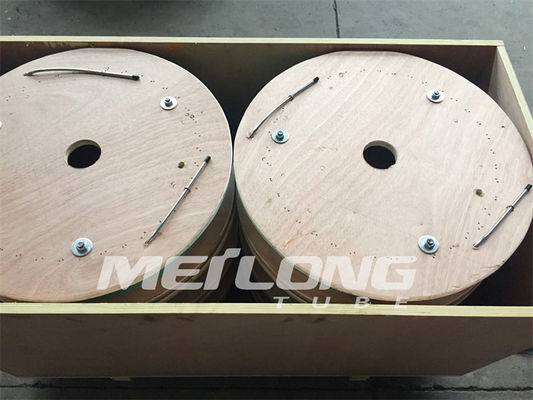

Tutti i tamburi o bobine sono imballati in casse di legno per l'operazione logistica facile.
